Насосы типа «Д» — характеристики, устройство, габариты, эксплуатация

Как читается обозначение. 1Д200-90а-т-УХЛ4: «1» — первая модернизация; «Д» — двустороннего входа; «200» — подача, м³/ч; «90» — напор, м; «а» — индекс обточки рабочего колеса; «т» — одинарное торцовое уплотнение (без буквы — двойной сальник); «УХЛ4» — климат.

02 — НАЗНАЧЕНИЕ

Что перекачивает насос

Среда

Вода и химически активные нетоксичные жидкости. Не предназначены для взрывопожароопасных жидкостей.

Плотность

до 1100 кг/м³.

Вязкость

до 60·10⁻⁶ м²/с (60 сСт).

Температура

от −40 до +95 °C.

Твёрдые включения

не более 0,05 % по массе, размером до 0,2 мм, микротвёрдостью до 6,5 ГПа (650 кгс/мм²).

Климат

УХЛ 3.1 или УХЛ4 по ГОСТ 15150-69; требования безопасности — ГОСТ 31839-2012.

Рабочий интервал подач. Эксплуатация за его пределами не рекомендуется: падают энергетические показатели и надёжность, гарантия не распространяется.

03 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1 паспорта

Все 85 исполнений: подача, напор, частота вращения, КПД, потребляемая мощность и допускаемый кавитационный запас. Давление на входе дано для двух типов уплотнения.

85 исполнений

Основные параметры насосов типа «Д» при номинальной частоте вращения
Тип агрегата	Подача, м³/ч	Напор, м	n, об/мин	КПД, %	Мощность P, кВт	NPSHR, м	Диапазон подач, м³/ч	Вход, МПа (сальник)	Вход, МПа (торцевое)
Д 160-112	160	112	3000	73	75	4,2	100-200	0,3(3)	0,6(6)
Д 160-112а	140	100	3000	70	65	4,0	92-190	0,3(3)	0,6(6)
Д 160-112б	135	80	3000	68	44	3,9	80-180	0,3(3)	0,6(6)
Д 160-112	80	28	1500	73	10,5	4,2	42-111	0,3(3)	0,6(6)
Д 160-112а	75	25	1500	70	8,8	4,1	41-108	0,3(3)	0,6(6)
Д 160-112б	70	21	1500	68	7,6	4,1	40-100	0,3(3)	0,6(6)
Д 200-36	200	36	1500	76	29	4,3	140-280	0,3(3)	0,6(6)
Д 200-36а	190	30	1500	73	25	4,2	130-260	0,3(3)	0,6(6)
Д 200-36б	180	25	1500	71	19	4,1	120-250	0,3(3)	0,6(6)
Д 320-50	320	50	1500	80	60	4,5	230-390	0,3(3)	0,6(6)
Д 320-50а	300	39	1500	77	45	4,0	205-340	0,3(3)	0,6(6)
Д 320-50б	300	30	1500	75	32	4,0	190-325	0,3(3)	0,6(6)
1Д 200-90	200	90	3000	75	75	5,5	140-240	0,3(3)	0,6(6)
1Д 200-90а	180	74	3000	72	57	5,3	130-220	0,3(3)	0,6(6)
1Д 200-90б	160	62	3000	70	42	5,2	115-205	0,3(3)	0,6(6)
1Д 200-90	100	22,5	1500	75	10	5,3	70-120	0,3(3)	0,6(6)
1Д 200-90а	90	19	1500	72	9	5,2	60-115	0,3(3)	0,6(6)
1Д 200-90б	80	16	1500	70	7,5	5,2	55-110	0,3(3)	0,6(6)
1Д 250-125	250	125	3000	76	120	6,0	170-320	0,3(3)	0,6(6)
1Д 250-125а	240	110	3000	73	95	5,9	160-300	0,3(3)	0,6(6)
1Д 250-125б	220	90	3000	71	82	5,7	150-270	0,3(3)	0,6(6)
1Д 250-125	125	30	1500	76	17	5,5	87-160	0,3(3)	0,6(6)
1Д 250-125а	120	27,5	1500	73	15	5,4	68-155	0,3(3)	0,6(6)
1Д 250-125б	110	22	1500	71	11,5	5,2	62-150	0,3(3)	0,6(6)
1Д 315-50	315	50	3000	82	56	6,5	238-395	0,3(3)	0,6(6)
1Д 315-50а	300	42	3000	79	42	6,2	200-370	0,3(3)	0,6(6)
1Д 315-50б	220	36	3000	77	33	5,6	165-320	0,3(3)	0,6(6)
1Д 315-71	315	71	3000	82	78	6,5	218-380	0,3(3)	0,6(6)
1Д 315-71а	300	62	3000	79	64	6,3	210-360	0,3(3)	0,6(6)
1Д 315-71б	280	52	3000	77	56	6,0	190-340	0,3(3)	0,6(6)
1Д 315-71	160	18	1500	80	12	6,3	105-180	0,3(3)	0,6(6)
1Д 315-71а	150	17	1500	77	11	6,0	100-170	0,3(3)	0,6(6)
1Д 315-71б	130	14	1500	75	8	5,7	95-160	0,3(3)	0,6(6)
1Д 500-63	500	63	1500	80	113	4,5	340-650	0,3(3)	0,6(6)
1Д 500-63а	450	53	1500	77	92	4,2	315-595	0,3(3)	0,6(6)
1Д 500-63б	400	44	1500	75	68	4,0	300-550	0,3(3)	0,6(6)
1Д 500-63	340	28	1000	78	38	4,3	240-420	0,3(3)	0,6(6)
1Д 500-63а	300	24	1000	75	31	4,2	220-405	0,3(3)	0,6(6)
1Д 500-63б	270	20	1000	73	22	4,0	200-390	0,3(3)	0,6(6)
1Д 630-90	630	90	1500	82	206	5,5	445-700	0,3(3)	0,6(6)
1Д 630-90а	550	74	1500	79	170	5,4	380-725	0,3(3)	0,6(6)
1Д 630-90б	500	60	1500	77	116	5,3	300-675	0,3(3)	0,6(6)
1Д 630-90	500	38	1000	80	78	4,5	350-600	0,3(3)	0,6(6)
1Д 630-90а	470	30	1000	77	60	4,2	325-575	0,3(3)	0,6(6)
1Д 630-90б	420	25	1000	75	46	3,9	300-550	0,3(3)	0,6(6)
1Д 630-125	630	125	1500	75	320	5,5	445-765	0,3(3)	0,6(6)
1Д 630-125а	550	101	1500	72	220	5,3	415-710	0,3(3)	0,6(6)
1Д 630-125б	500	82	1500	70	180	5,1	402-685	0,3(3)	0,6(6)
1Д 630-125	500	54	1000	73	102	5,3	350-580	0,3(3)	0,6(6)
1Д 630-125а	450	45	1000	70	83	5,1	335-550	0,3(3)	0,6(6)
1Д 630-125б	420	38	1000	68	63	4,9	315-530	0,3(3)	0,6(6)
1Д 720-90	720	90	1500	80	222	6,9	500-900	0,3(3)	0,6(6)
1Д 720-90а	650	74	1500	77	164	6,5	450-790	0,3(3)	0,6(6)
1Д 720-90б	580	59	1500	75	118	6,3	400-720	0,3(3)	0,6(6)
1Д 720-90	485	41	1000	80	68,5	5,5	325-625	0,3(3)	0,6(6)
1Д 720-90а	440	34	1000	77	51,5	5,1	300-560	0,3(3)	0,6(6)
1Д 720-90б	390	27	1000	75	37	4,8	270-500	0,3(3)	0,6(6)
1Д 800-56	800	56	1500	84	150	5,0	550-970	0,3(3)	0,6(6)
1Д 800-56а	740	48	1500	81	120	4,5	520-900	0,3(3)	0,6(6)
1Д 800-56б	700	40	1500	79	103	4,1	500-820	0,3(3)	0,6(6)
1Д 800-56	540	28	1000	82	50	4,8	360-660	0,3(3)	0,6(6)
1Д 800-56а	500	22	1000	79	40	4,6	340-600	0,3(3)	0,6(6)
1Д 800-56б	470	19	1000	77	31	4,4	330-560	0,3(3)	0,6(6)
1Д 1250-63	1250	63	1500	86	270	5,5	870-1570	0,3(3)	0,6(6)
1Д 1250-63а	1100	52,5	1500	83	200	5,1	780-1400	0,3(3)	0,6(6)
1Д 1250-63б	1050	44	1500	81	160	5,1	600-1300	0,3(3)	0,6(6)
1Д 1250-63	800	28	1000	85	82	5,3	615-1005	0,3(3)	0,6(6)
1Д 1250-63а	740	24	1000	82	62	5,1	590-985	0,3(3)	0,6(6)
1Д 1250-63б	710	20	1000	80	49	4,9	550-948	0,3(3)	0,6(6)
1Д 1250-125	1250	125	1500	82	560	5,5	980-1510	0,3(3)	0,6(6)
1Д 1250-125а	1150	102	1500	79	410	5,4	800-1380	0,3(3)	0,6(6)
1Д 1250-125б	1030	87	1500	77	340	5,3	730-1290	0,3(3)	0,6(6)
1Д 1250-125	800	56	1000	80	165	5,3	548-1015	0,3(3)	0,6(6)
1Д 1250-125а	750	48	1000	77	140	5,2	515-900	0,3(3)	0,6(6)
1Д 1250-125б	700	40	1000	75	110	5,2	500-805	0,3(3)	0,6(6)
1Д 1600-90	1600	90	1500	86	480	7,0	1100-2000	0,3(3)	0,6(6)
1Д 1600-90а	1450	75	1500	83	380	6,0	1000-1790	0,3(3)	0,6(6)
1Д 1600-90б	1300	63	1500	81	290	5,6	910-1600	0,3(3)	0,6(6)
1Д 1600-90	1000	40	1000	85	140	5,0	740-1250	0,3(3)	0,6(6)
1Д 1600-90а	970	34	1000	82	118	4,8	690-1170	0,3(3)	0,6(6)
1Д 1600-90б	870	30	1000	80	90	4,7	610-1100	0,3(3)	0,6(6)
2Д 2000-21	2000	21	1000	88	146	5,0	1000-2380	0,3(3)	0,6(6)
2Д 2000-21а	1750	18	1000	85	102	4,8	1000-2200	0,3(3)	0,6(6)
2Д 2000-21	1250	13	750	86	58	3,0	740-1580	0,3(3)	0,6(6)
2Д 2000-21а	1250	10	750	83	45	3,0	690-1530	0,3(3)	0,6(6)

04 — УСТРОЙСТВО

Из чего состоит насос

Центробежный, двустороннего входа, горизонтальный, одноступенчатый: двусторонний полуспиральный подвод, рабочее колесо двустороннего входа, спиральный отвод.

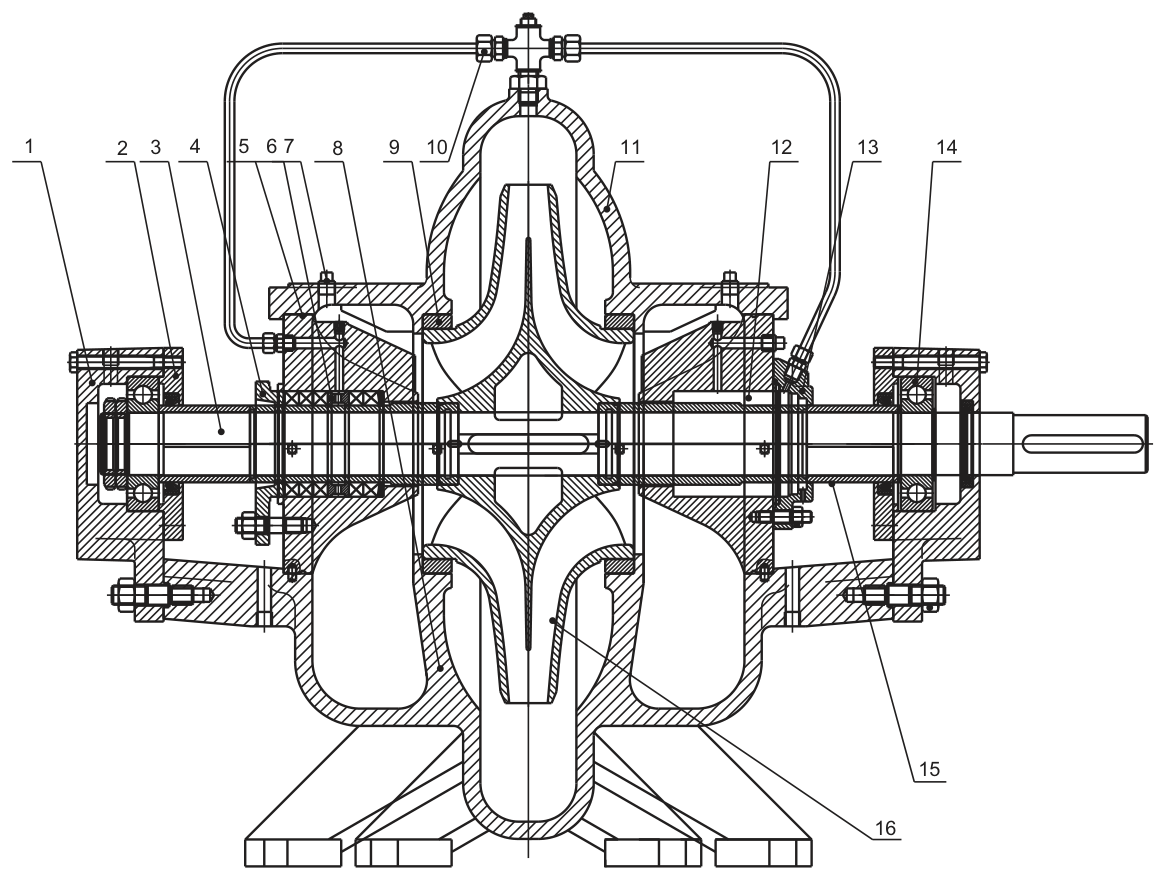

Продольный разрез насоса типа Д с номерами позиций — **Рисунок 1.** Насосы ESQ центробежные двустороннего входа типа «Д».

Основные детали и узлы

1. Корпус подшипника
2. Крышка подшипника
3. Вал
4. Крышка сальника
5. Крышка корпуса уплотнения
6. Кольцо сальника
7. Корпус уплотнения
8. Корпус насоса
9. Уплотняющие кольца
10. Подвод затворной жидкости
11. Крышка насоса
12. Торцевое уплотнение (заказ)
13. Крышка уплотнения
14. Подшипник
15. Защитные втулки
16. Рабочее колесо

Ротор — вал, рабочее колесо, защитные втулки и подшипники. Опоры — радиальные шарикоподшипники с консистентной смазкой, корпус позволяет менять подшипники без разборки насоса.

05 — ГАБАРИТЫ И МАССА

Приложение Б паспорта

44 исполнения агрегатов: размеры в миллиметрах, масса в килограммах (допустимое отклонение массы ±5 %). Фильтр по типоразмеру работает так же, как в таблице характеристик.

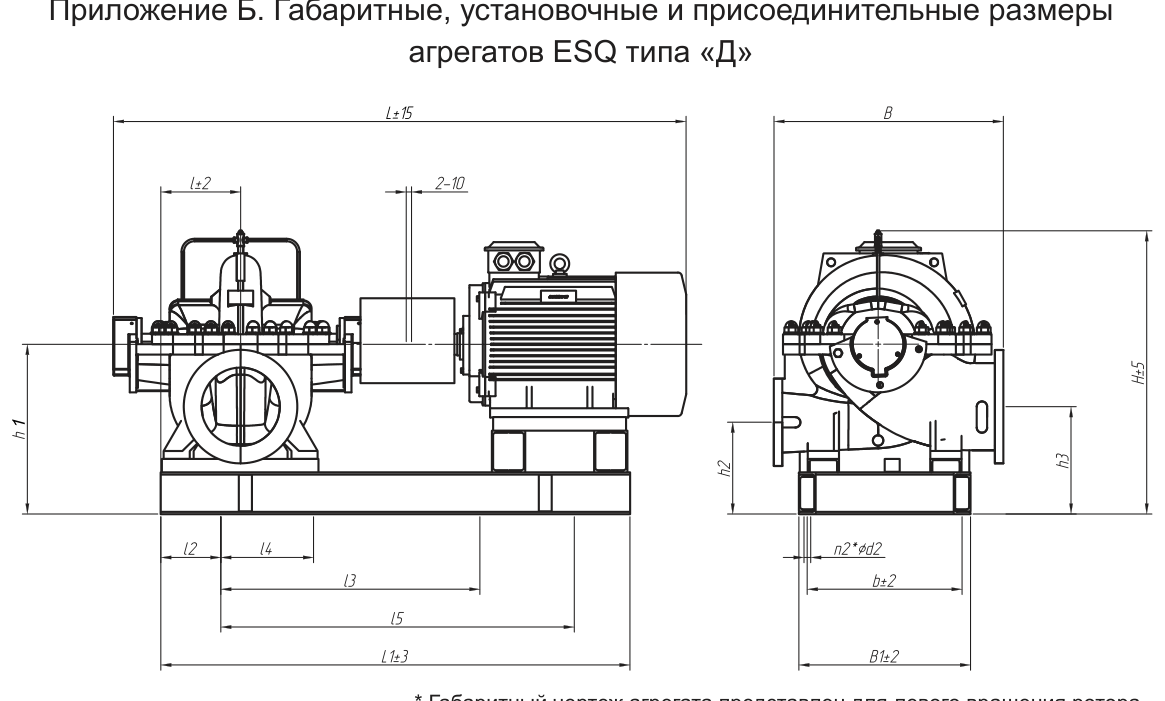

Габаритный чертёж агрегата типа Д: главный вид и вид с торца — **Приложение Б.** Габаритные, установочные и присоединительные размеры агрегатов. Чертёж приведён для левого вращения ротора.

44 исполнения

Габаритные, установочные и присоединительные размеры агрегатов, мм
Типоразмер	Двигатель	кВт	L	L1	l	l2	l3	l4	l5
Д 160-112	160	112	3000	73	75	4,2	100-200	0,3(3)	0,6(6)
Д 160-112а	140	100	3000	70	65	4,0	92-190	0,3(3)	0,6(6)
Д 160-112б	135	80	3000	68	44	3,9	80-180	0,3(3)	0,6(6)
Д 160-112	80	28	1500	73	10,5	4,2	42-111	0,3(3)	0,6(6)
Д 160-112а	75	25	1500	70	8,8	4,1	41-108	0,3(3)	0,6(6)
Д 160-112б	70	21	1500	68	7,6	4,1	40-100	0,3(3)	0,6(6)
Д 200-36	200	36	1500	76	29	4,3	140-280	0,3(3)	0,6(6)
Д 200-36а	190	30	1500	73	25	4,2	130-260	0,3(3)	0,6(6)
Д 200-36б	180	25	1500	71	19	4,1	120-250	0,3(3)	0,6(6)
Д 320-50	320	50	1500	80	60	4,5	230-390	0,3(3)	0,6(6)
Д 320-50а	300	39	1500	77	45	4,0	205-340	0,3(3)	0,6(6)
Д 320-50б	300	30	1500	75	32	4,0	190-325	0,3(3)	0,6(6)
1Д 200-90	200	90	3000	75	75	5,5	140-240	0,3(3)	0,6(6)
1Д 200-90а	180	74	3000	72	57	5,3	130-220	0,3(3)	0,6(6)
1Д 200-90б	160	62	3000	70	42	5,2	115-205	0,3(3)	0,6(6)
1Д 200-90	100	22,5	1500	75	10	5,3	70-120	0,3(3)	0,6(6)
1Д 200-90а	90	19	1500	72	9	5,2	60-115	0,3(3)	0,6(6)
1Д 200-90б	80	16	1500	70	7,5	5,2	55-110	0,3(3)	0,6(6)
1Д 250-125	250	125	3000	76	120	6,0	170-320	0,3(3)	0,6(6)
1Д 250-125а	240	110	3000	73	95	5,9	160-300	0,3(3)	0,6(6)
1Д 250-125б	220	90	3000	71	82	5,7	150-270	0,3(3)	0,6(6)
1Д 250-125	125	30	1500	76	17	5,5	87-160	0,3(3)	0,6(6)
1Д 250-125а	120	27,5	1500	73	15	5,4	68-155	0,3(3)	0,6(6)
1Д 250-125б	110	22	1500	71	11,5	5,2	62-150	0,3(3)	0,6(6)
1Д 315-50	315	50	3000	82	56	6,5	238-395	0,3(3)	0,6(6)
1Д 315-50а	300	42	3000	79	42	6,2	200-370	0,3(3)	0,6(6)
1Д 315-50б	220	36	3000	77	33	5,6	165-320	0,3(3)	0,6(6)
1Д 315-71	315	71	3000	82	78	6,5	218-380	0,3(3)	0,6(6)
1Д 315-71а	300	62	3000	79	64	6,3	210-360	0,3(3)	0,6(6)
1Д 315-71б	280	52	3000	77	56	6,0	190-340	0,3(3)	0,6(6)
1Д 315-71	160	18	1500	80	12	6,3	105-180	0,3(3)	0,6(6)
1Д 315-71а	150	17	1500	77	11	6,0	100-170	0,3(3)	0,6(6)
1Д 315-71б	130	14	1500	75	8	5,7	95-160	0,3(3)	0,6(6)
1Д 500-63	500	63	1500	80	113	4,5	340-650	0,3(3)	0,6(6)
1Д 500-63а	450	53	1500	77	92	4,2	315-595	0,3(3)	0,6(6)
1Д 500-63б	400	44	1500	75	68	4,0	300-550	0,3(3)	0,6(6)
1Д 500-63	340	28	1000	78	38	4,3	240-420	0,3(3)	0,6(6)
1Д 500-63а	300	24	1000	75	31	4,2	220-405	0,3(3)	0,6(6)
1Д 500-63б	270	20	1000	73	22	4,0	200-390	0,3(3)	0,6(6)
1Д 630-90	630	90	1500	82	206	5,5	445-700	0,3(3)	0,6(6)
1Д 630-90а	550	74	1500	79	170	5,4	380-725	0,3(3)	0,6(6)
1Д 630-90б	500	60	1500	77	116	5,3	300-675	0,3(3)	0,6(6)
1Д 630-90	500	38	1000	80	78	4,5	350-600	0,3(3)	0,6(6)
1Д 630-90а	470	30	1000	77	60	4,2	325-575	0,3(3)	0,6(6)
1Д 630-90б	420	25	1000	75	46	3,9	300-550	0,3(3)	0,6(6)
1Д 630-125	630	125	1500	75	320	5,5	445-765	0,3(3)	0,6(6)
1Д 630-125а	550	101	1500	72	220	5,3	415-710	0,3(3)	0,6(6)
1Д 630-125б	500	82	1500	70	180	5,1	402-685	0,3(3)	0,6(6)
1Д 630-125	500	54	1000	73	102	5,3	350-580	0,3(3)	0,6(6)
1Д 630-125а	450	45	1000	70	83	5,1	335-550	0,3(3)	0,6(6)
1Д 630-125б	420	38	1000	68	63	4,9	315-530	0,3(3)	0,6(6)
1Д 720-90	720	90	1500	80	222	6,9	500-900	0,3(3)	0,6(6)
1Д 720-90а	650	74	1500	77	164	6,5	450-790	0,3(3)	0,6(6)
1Д 720-90б	580	59	1500	75	118	6,3	400-720	0,3(3)	0,6(6)
1Д 720-90	485	41	1000	80	68,5	5,5	325-625	0,3(3)	0,6(6)
1Д 720-90а	440	34	1000	77	51,5	5,1	300-560	0,3(3)	0,6(6)
1Д 720-90б	390	27	1000	75	37	4,8	270-500	0,3(3)	0,6(6)
1Д 800-56	800	56	1500	84	150	5,0	550-970	0,3(3)	0,6(6)
1Д 800-56а	740	48	1500	81	120	4,5	520-900	0,3(3)	0,6(6)
1Д 800-56б	700	40	1500	79	103	4,1	500-820	0,3(3)	0,6(6)
1Д 800-56	540	28	1000	82	50	4,8	360-660	0,3(3)	0,6(6)
1Д 800-56а	500	22	1000	79	40	4,6	340-600	0,3(3)	0,6(6)
1Д 800-56б	470	19	1000	77	31	4,4	330-560	0,3(3)	0,6(6)
1Д 1250-63	1250	63	1500	86	270	5,5	870-1570	0,3(3)	0,6(6)
1Д 1250-63а	1100	52,5	1500	83	200	5,1	780-1400	0,3(3)	0,6(6)
1Д 1250-63б	1050	44	1500	81	160	5,1	600-1300	0,3(3)	0,6(6)
1Д 1250-63	800	28	1000	85	82	5,3	615-1005	0,3(3)	0,6(6)
1Д 1250-63а	740	24	1000	82	62	5,1	590-985	0,3(3)	0,6(6)
1Д 1250-63б	710	20	1000	80	49	4,9	550-948	0,3(3)	0,6(6)
1Д 1250-125	1250	125	1500	82	560	5,5	980-1510	0,3(3)	0,6(6)
1Д 1250-125а	1150	102	1500	79	410	5,4	800-1380	0,3(3)	0,6(6)
1Д 1250-125б	1030	87	1500	77	340	5,3	730-1290	0,3(3)	0,6(6)
1Д 1250-125	800	56	1000	80	165	5,3	548-1015	0,3(3)	0,6(6)
1Д 1250-125а	750	48	1000	77	140	5,2	515-900	0,3(3)	0,6(6)
1Д 1250-125б	700	40	1000	75	110	5,2	500-805	0,3(3)	0,6(6)
1Д 1600-90	1600	90	1500	86	480	7,0	1100-2000	0,3(3)	0,6(6)
1Д 1600-90а	1450	75	1500	83	380	6,0	1000-1790	0,3(3)	0,6(6)
1Д 1600-90б	1300	63	1500	81	290	5,6	910-1600	0,3(3)	0,6(6)
1Д 1600-90	1000	40	1000	85	140	5,0	740-1250	0,3(3)	0,6(6)
1Д 1600-90а	970	34	1000	82	118	4,8	690-1170	0,3(3)	0,6(6)
1Д 1600-90б	870	30	1000	80	90	4,7	610-1100	0,3(3)	0,6(6)
2Д 2000-21	2000	21	1000	88	146	5,0	1000-2380	0,3(3)	0,6(6)
2Д 2000-21а	1750	18	1000	85	102	4,8	1000-2200	0,3(3)	0,6(6)
2Д 2000-21	1250	13	750	86	58	3,0	740-1580	0,3(3)	0,6(6)
2Д 2000-21а	1250	10	750	83	45	3,0	690-1530	0,3(3)	0,6(6)

Прочерк — размер не нормируется для этого исполнения. n2 — число отверстий, d2 — их диаметр.

06 — ХАРАКТЕРИСТИКИ

Приложение А: кривые насосов

Характеристики на воде плотностью 1000 кг/м³ в допускаемом диапазоне подач, при частоте вращения 1450 и 2900 об/мин.

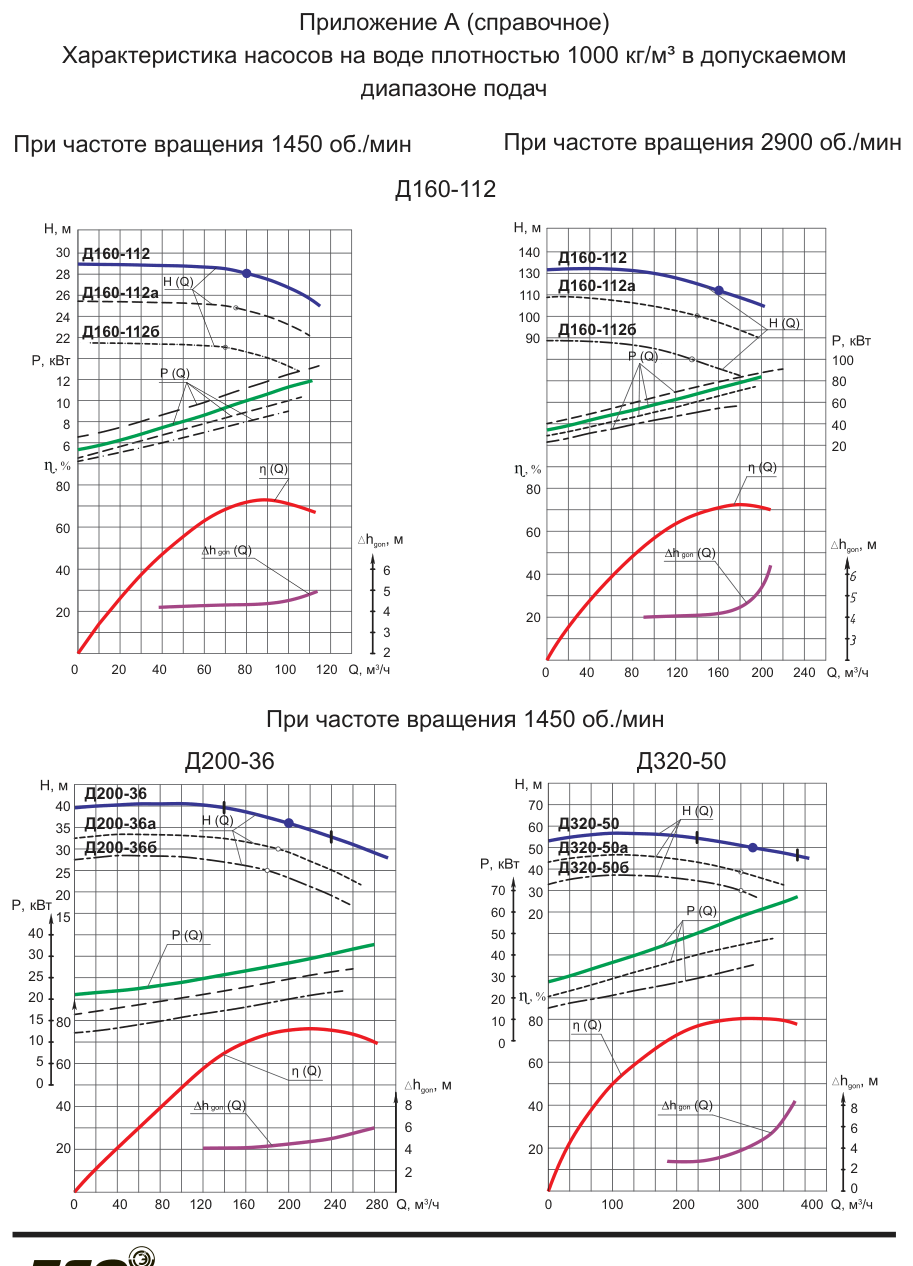

Характеристики насосов типа Д, лист 1 — Приложение А, лист 1 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

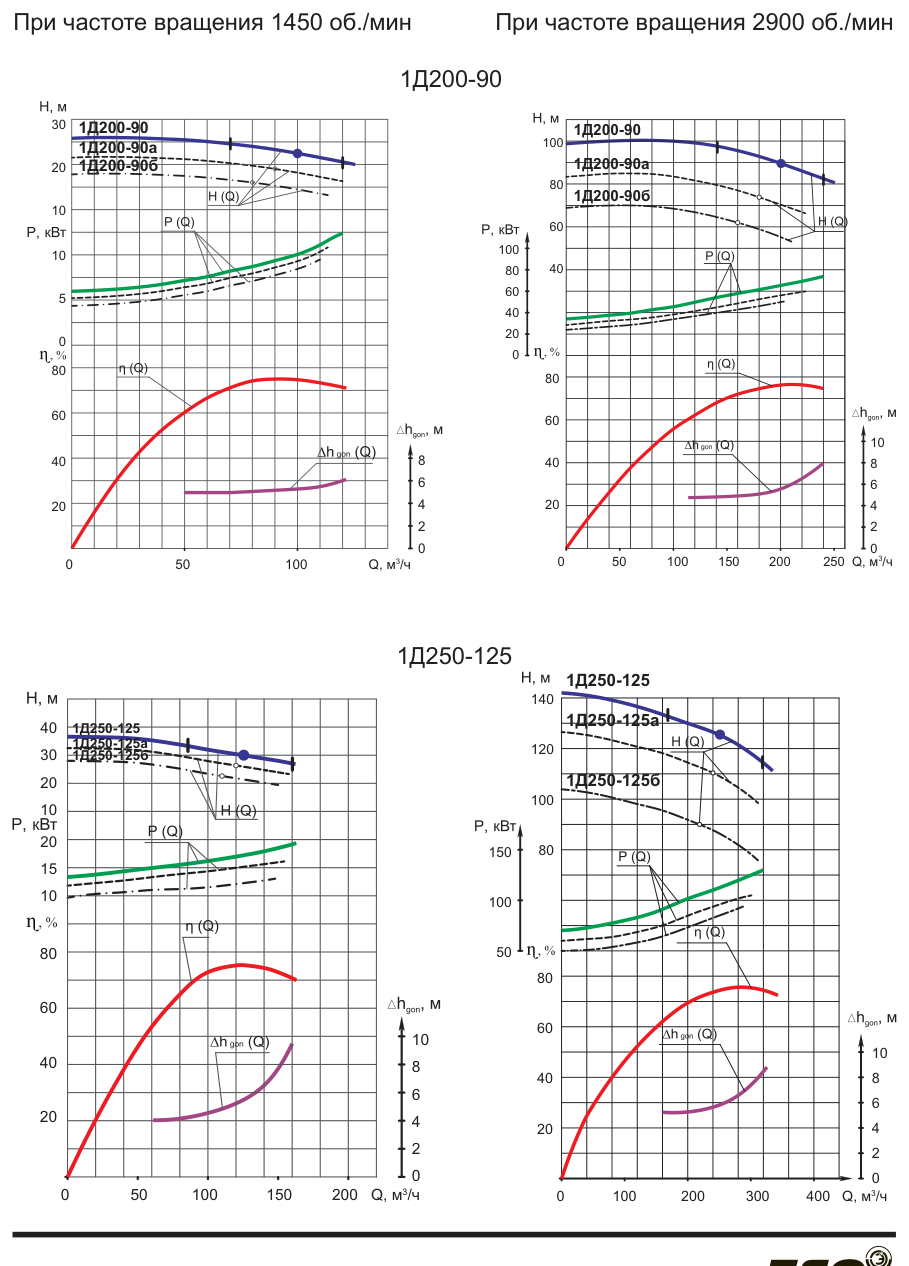

Характеристики насосов типа Д, лист 2 — Приложение А, лист 2 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

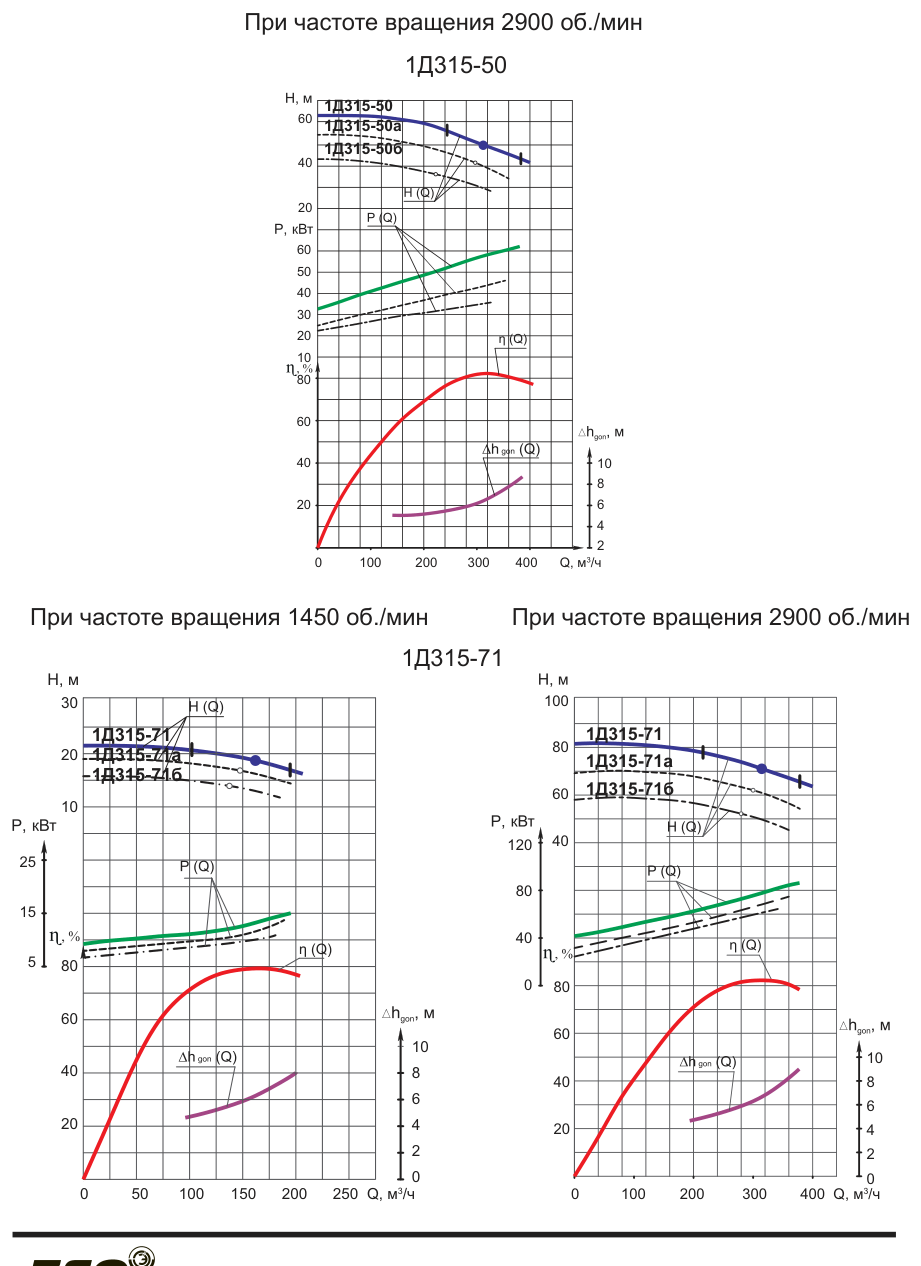

Характеристики насосов типа Д, лист 3 — Приложение А, лист 3 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

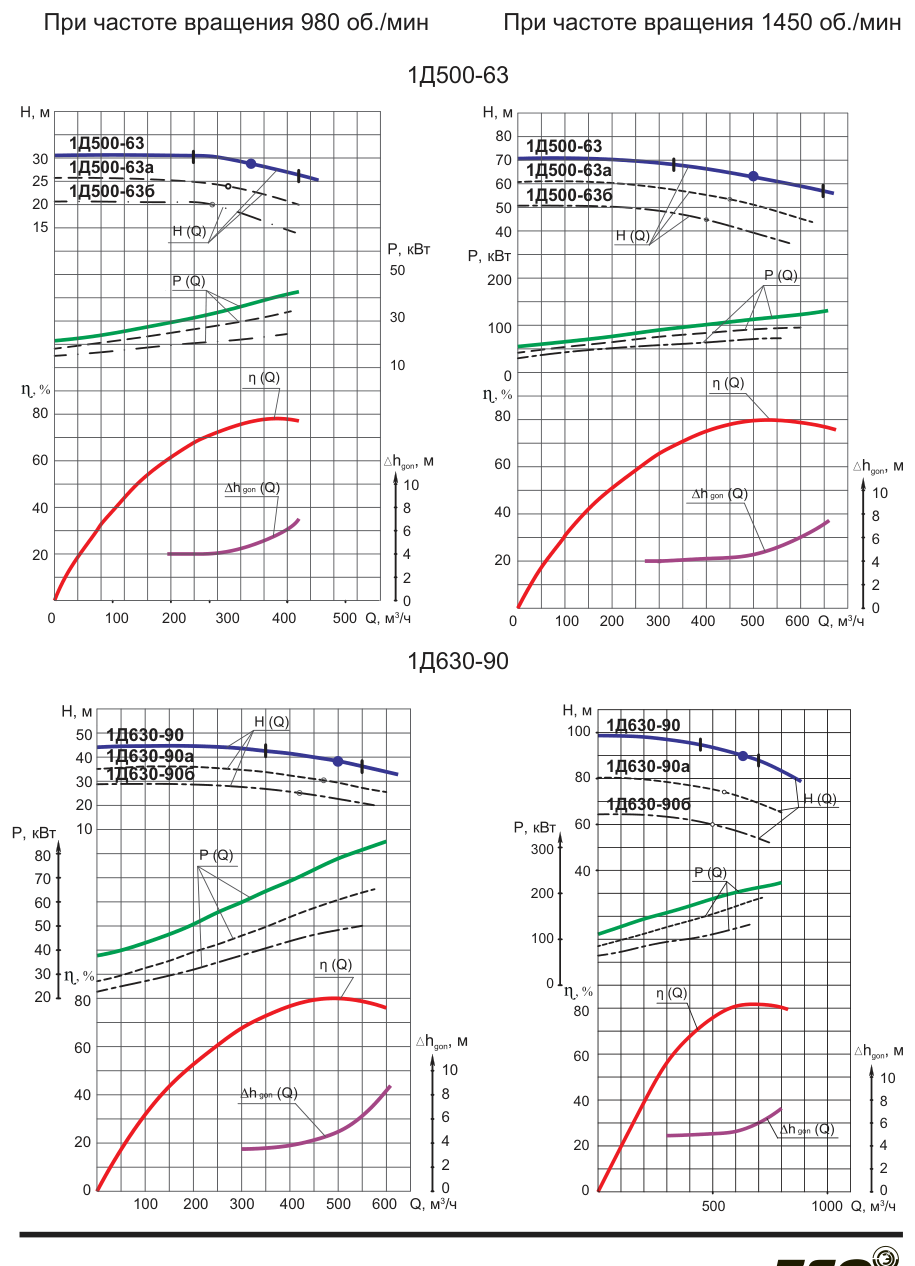

Характеристики насосов типа Д, лист 4 — Приложение А, лист 4 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

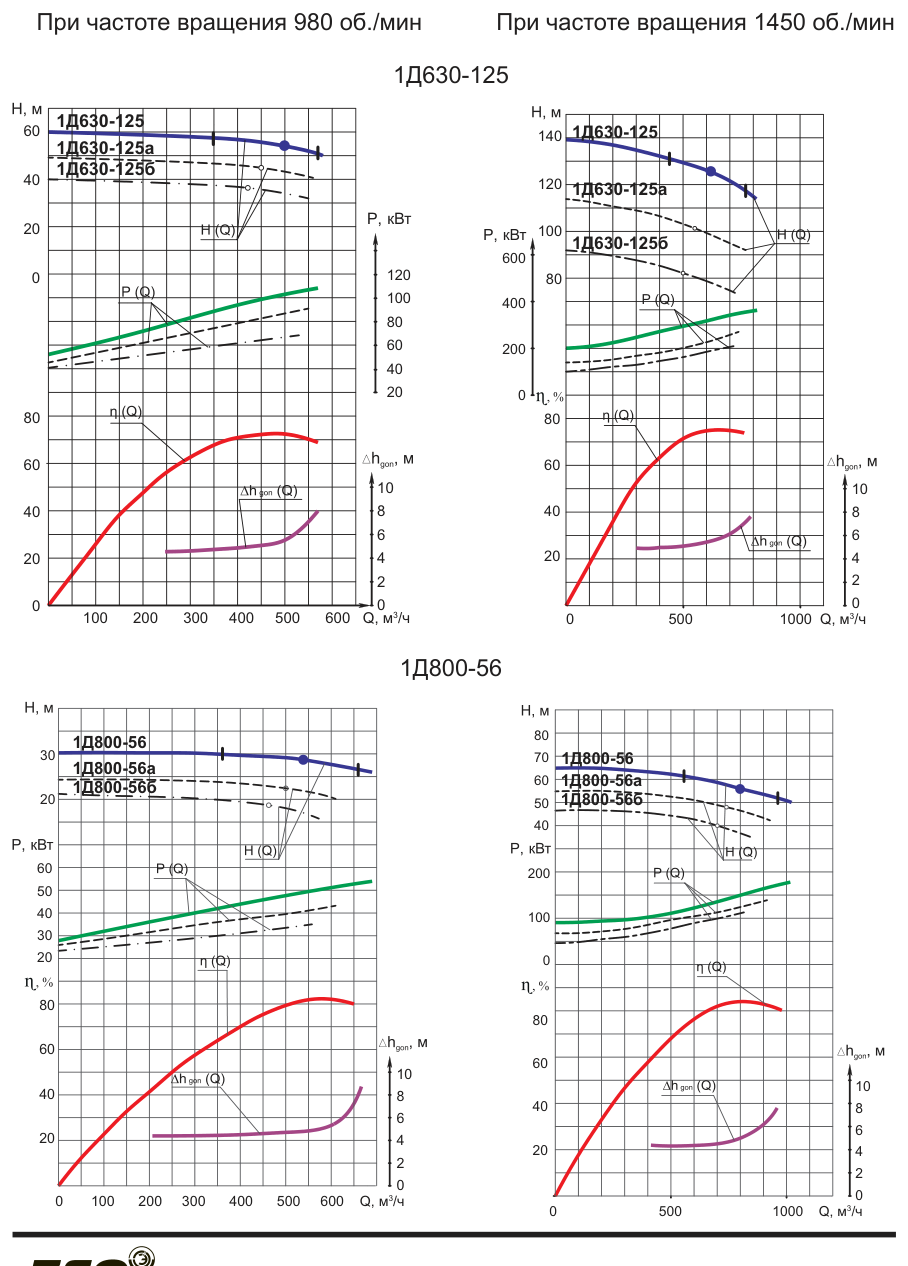

Характеристики насосов типа Д, лист 5 — Приложение А, лист 5 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

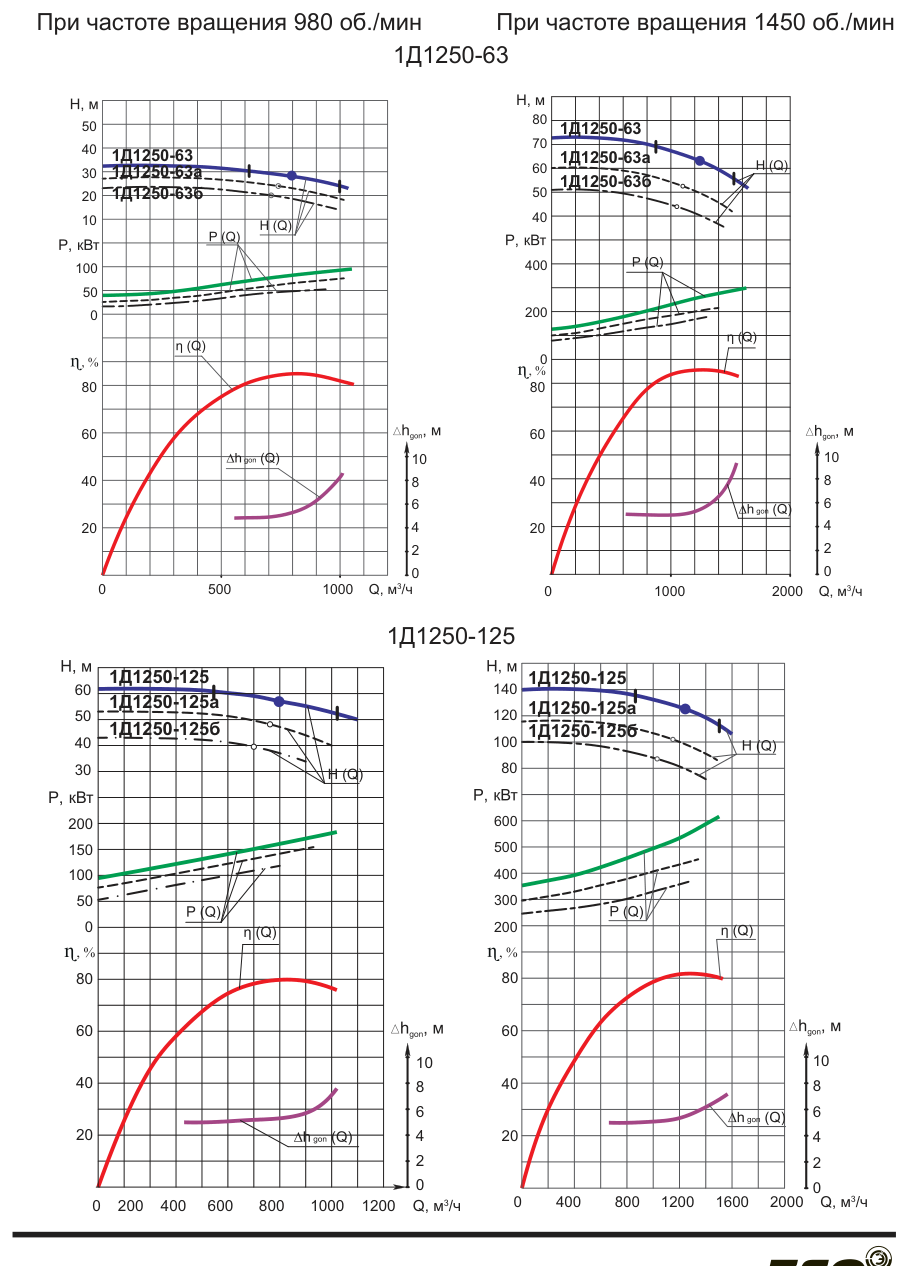

Характеристики насосов типа Д, лист 6 — Приложение А, лист 6 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

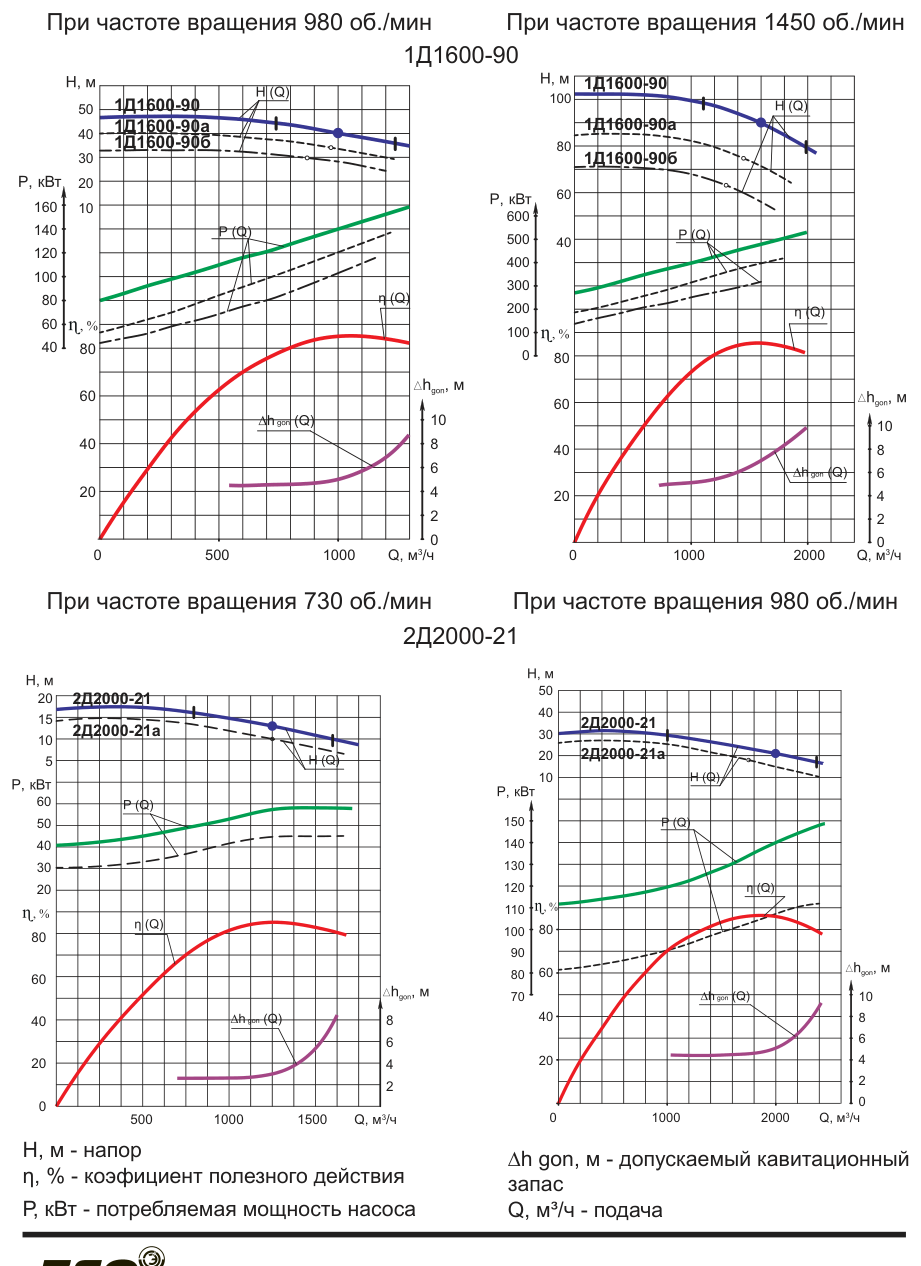

Характеристики насосов типа Д, лист 7 — Приложение А, лист 7 из 7. Подача Q, напор H, мощность P, КПД η и кавитационный запас Δh_доп.

07 — ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Монтаж и пуск

Фундамент
Масса бетонного фундамента — по п. 2.2.1; место установки должно давать доступ для обслуживания, разборки и сборки. Основание рамы заливается бетоном либо жёсткость обеспечивается иначе — критерий отсутствие повышенной вибрации (приложение В).
Трубопроводы
Насос не служит опорой для труб: у каждой линии свои опоры, желательны компенсаторы. Всасывающий трубопровод — короткий, с минимумом колен, диаметром не меньше патрубка.
Переходы
Конические переходы: не более 10° на напорном и не более 8° на всасывающем трубопроводе.
Затворная жидкость
При температуре свыше 60 °C или абразивных включениях к сальникам либо торцовым уплотнениям подводится охлаждающая (затворная) жидкость от постороннего источника.
Байпас
Если насос может работать на закрытую задвижку более 2 минут, нужен байпас с расходом не менее 10 % от максимального.
Защита
Система автоматизации запрещает пуск и работу при незаполненном насосе и при нагреве подшипников выше 90 °C.

Строповка. Поднимать агрегат только за места, предусмотренные схемой строповки: не за рым-болты двигателя и не за вал насоса.

Нагрузка на патрубки. Передача усилий от трубопроводов на корпус нарушает герметичность соединений — с горячей или химически активной средой это угроза для людей и окружающей среды.

08 — ЭКСПЛУАТАЦИЯ

Нормы, которые нужно держать

Таблица 2 — утечки через уплотнения
Типоразмер	Сальниковое, л/ч	Торцевое, л/ч
Д160-112	0,1-2	не более 0,2
1Д500-63	0,2-7	не более 0,2
1Д1250-125	0,5-10	не более 0,2

Подшипники

Нагрев не выше температуры помещения более чем на 50 °C и не выше 90 °C. В корпусе предусмотрены резьбовые отверстия М8×1 под приборы контроля.

Центровка

Не реже раза в год проверять соосность валов насоса и двигателя, при необходимости — подцентровка по п. 2.3.6.

Журнал

Давление на входе и выходе, температура воды, показания приборов и наработка в часах — записывать постоянно.

Перед ремонтом: агрегат остановлен, двигатель отключён от сети, давление в корпусе снижено до атмосферного, температура поверхностей не выше 45 °C, насос опорожнён.

09 — НЕИСПРАВНОСТИ

Таблица 3 паспорта

Возможные неисправности и критические отказы с причинами и способами устранения.

Неисправность 1. Насос не обеспечивает требуемых параметров. а) Давление при закрытой задвижке на выходе меньше, чем по характеристике. б) Мановакуумметр показывает разряжение выше требуемого.

Причина: 1. Обратное направление вращения вала. 2. Насос не полностью залит перекачиваемой жидкостью. 3. Низкая частота вращения. 1. Загрязнение фильтра. 2. Прикрыта задвижка на всасывании.

Что делать: 1. Переключить фазы электродвигателя. 2. Залить насос и всасывающий трубопровод перекачиваемой жидкостью. 3. Отрегулировать частоту вращения. 1. Прочистить фильтр. 2. Открыть задвижку на всасывании

Неисправность 2. Резкие колебания стрелок манометра и мановакуумметра.

Причина: 1. Попадание воздуха в насос через неплотности всасывающего трубопровода. 2. Загрязнение фильтра.

Что делать: 1. Проверить затяжку фланцев и цельность уплотнительных прокладок. 2. Прочистить фильтр.

Неисправность 3. Ненормальный шум внутри насоса (в насосе происходит явление кавитации).

Причина: 1. Велика подача. 2. Велико сопротивление на всасывании. 3. Высокая температура перекачиваемой жидкости.

Что делать: 1. Уменьшить подачу. 2. Уменьшить сопротивление во всасывающем трубопроводе. 3. Снизить температуру жидкости или уменьшить высоту всасывания.

Неисправность 1. Завышена потребляемая мощность.

Причина: 1. Повышена подача. 2. Увеличены зазоры в уплотнительной щели. 3. Увеличена частота вращения.

Что делать: 1. Отрегулировать режим задвижкой на выходе. 2. Проверить зазоры в уплотни- тельной щели рабочего колеса. 3. Снизить частоту вращения.

Неисправность 2. Повышенная вибрация насоса.

Причина: 1. Нарушена соосность валов насоса и двигателя. 2. Недостаточная жесткость крепле- ния насоса, электродвигателя и трубопроводов. 3. Механические повреждения в насосе (задевание вращающихся деталей о неподвижные, износ подшипников). 4. Разбалансирован ротор насоса - при замене деталей.

Что делать: 1. Провести центрирование валов. 2. Провести подтяжку крепежа насоса, двигателя и трубопроводов. 3. Устранить причину механического повреждения, заменить подшипники. 4. Отбалансировать ротор.

Неисправность 3. Повышенные утечки через сальниковое уплотнение. При поджатии крышкой сальник перегревается (горит).

Причина: 1. Износ сальниковой набивки. 2. Износ защитной втулки.

Что делать: 1. Добавить кольцо сальниковой набивки. 2. Заменить набивку и втулку защитную.

Неисправность 4. Течь через торцовое уплотнение более 30 см3/ч (0,03 л/ч).

Причина: 1. Разрушения колец пар трения; 2. Повреждение резиновых уплотнительных колец.

Что делать: 1. Заменить торцовое уплотнение или пары трения; 2. Заменить резиновые уплотнительные кольца.

Неисправность 5. Греются подшипники выше 363К (900С).

Причина: 1. Недостаточно смазки. 2. Нарушена соосность валов насоса и двигателя. 3. Загрязнена смазка. 4. Износ подшипников.

Что делать: 1. Добавить смазку. 2. Отцентровать валы насоса и двигателя. 3. Заменить смазку. 4. Заменить подшипники.

10 — ГАРАНТИИ И РЕСУРСЫ

Гарантии изготовителя

24мес

Гарантия с момента ввода в эксплуатацию

36мес

Не более, считая с даты выпуска

9 000ч

Средняя наработка на отказ

8 000ч

Установленная безотказная наработка

35 000ч

Средний ресурс до списания (30 000 — установленный)

15лет

Срок службы насоса

Гарантия прекращается

разборка или ремонт в гарантийный период (нарушены пломбы);
механические повреждения корпуса насоса или двигателя;
нет заполненного изготовителем паспорта;
работа за пределами рабочей зоны из приложения А;
посторонние предметы в насосной части;
нарушение правил эксплуатации, транспортировки, монтажа, хранения;
давление на входе выше допустимого;
использование не по назначению;
выход из строя торцевого уплотнения из-за механического воздействия, абразива, работы без воды;
работа с кавитацией и характерный для неё износ колеса;
срез вала при нарушении соосности и частых пусках.

Комплект поставки

Насос: насос в упаковке, соединительная муфта, паспорт и РЭ.

Агрегат: насос, рама, защитный кожух, электродвигатель, паспорт и РЭ, эксплуатационная документация на двигатель.

Износ сальниковой набивки не является причиной рекламации (п. 6.2). Доставка к месту гарантийного обслуживания — за счёт покупателя.

11 — ДОКУМЕНТЫ

Руководство по эксплуатации и паспорт

43 страницы: РЭ совмещено с паспортом, есть приложения А–Е.

Насосы ESQ центробежные двустороннего входа типа «Д» и агрегаты на их основе

ТУ 36 3151-015-56284438-2016 · 43 страницы · оригинал документа

Скачать

В паспорте также: приложение В — шумовые и вибрационные характеристики, приложение Г — указания по монтажу трубопроводов, приложение Д — подшипники, приложение Е — схемы монтажа.

12 — КОНТАКТЫ

Кто отвечает за изделие

Сервис и продажи

ООО «Элком»

192102, Санкт-Петербург, ул. Витебская Сортировочная, д. 34

Тел. (812) 320-88-81

esqpumps@elcomspb.ru

Документация

Руководство по эксплуатации, совмещённое с паспортом — по ТУ 36 3151-015-56284438-2016.

Скачать PDF (2,7 МБ) →

Витрина

Цены, наличие и подбор исполнения — в каталоге на основном домене.

Перейти в каталог →

Насосы центробежныедвустороннего входа типа «Д»

Шестнадцать типоразмеров
