Насос самовсасывающий
АНС-130
Центробежный самовсасывающий одноступенчатый насос с рабочим колесом одностороннего входа — для воды и других неагрессивных жидкостей со взвешенными частицами до 10 % по массе и крупностью до 1 мм, температурой не выше 50 °C. Производство ОАО «Пинский ОМЗ».
- Подача
- 130 м³/ч
- Напор
- 11,5 м
- Частота
- 3000 об/мин
- Двигатель
- АИР112М2, 7,5 кВт
- Рукава
- 100 мм
Габариты 655 × 430 × 575 мм (±5). Вращение вала — по часовой стрелке, если смотреть с торца со стороны двигателя.
Что перекачивает и где применяется
Среда
Вода и другие неагрессивные жидкости со взвешенными частицами — песок, шлак и другие твёрдые включения.
Концентрация
до 10 % по массе, крупность частиц — до 1 мм.
Температура
не выше 50 °C.
Ограничение
Не предназначен для подачи морской воды.
Применение
Промышленность и строительство, транспорт, сельское хозяйство, водоснабжение.
Автоматизация
Конструкция позволяет легко организовать автоматическое управление работой.
Таблица 1 паспорта
| Подача, м³/ч, не более | 130 |
|---|---|
| Напор, м | 11,5 |
| Высота самовсасывания, м, не более | 4,5 |
| Время самовсасывания, мин | 5 |
| Частота вращения вала, об/мин | 3000 |
| Тип двигателя | АИР112М2 |
| Мощность электродвигателя, кВт | 7,5 |
| КПД, % | 57,8 |
| Диаметр всасывающих и напорных рукавов, мм | 100 |
| Габаритные размеры, мм, не более | 655,0 × 430,0 × 575,0 (±5) |
| Масса, кг, не более | 118 |
Три исполнения поставки
Таблица 2. Без обозначения — насос, «01» — насос на раме, «02» — агрегат с двигателем.
| Обозначение | Наименование | Насос | 01 | 02 |
|---|---|---|---|---|
| АНС-130.00.000 | Насос центробежный самовсасывающий | 1 | 1 | 1 |
| Р130.000 | Рама | — | 1 | 1 |
| — | Электродвигатель АИР112М2У3, 7,5 кВт, 3000 об/мин, 50 Гц | — | — | 1 |
| АНС-130.00.000 ПС | Паспорт | 1 | 1 | 1 |
| — | Гарантийный талон | 1 | 1 | 1 |
Всасывающий рукав, фильтр, хомут, детали крепления и электрошкаф поставляются по специальному заказу за отдельную плату.
Из чего состоит насос
Вал с рабочим колесом установлен в корпусе подшипников на двух шарикоподшипниках и образует блок рабочего колеса, который ставится в корпус насоса.

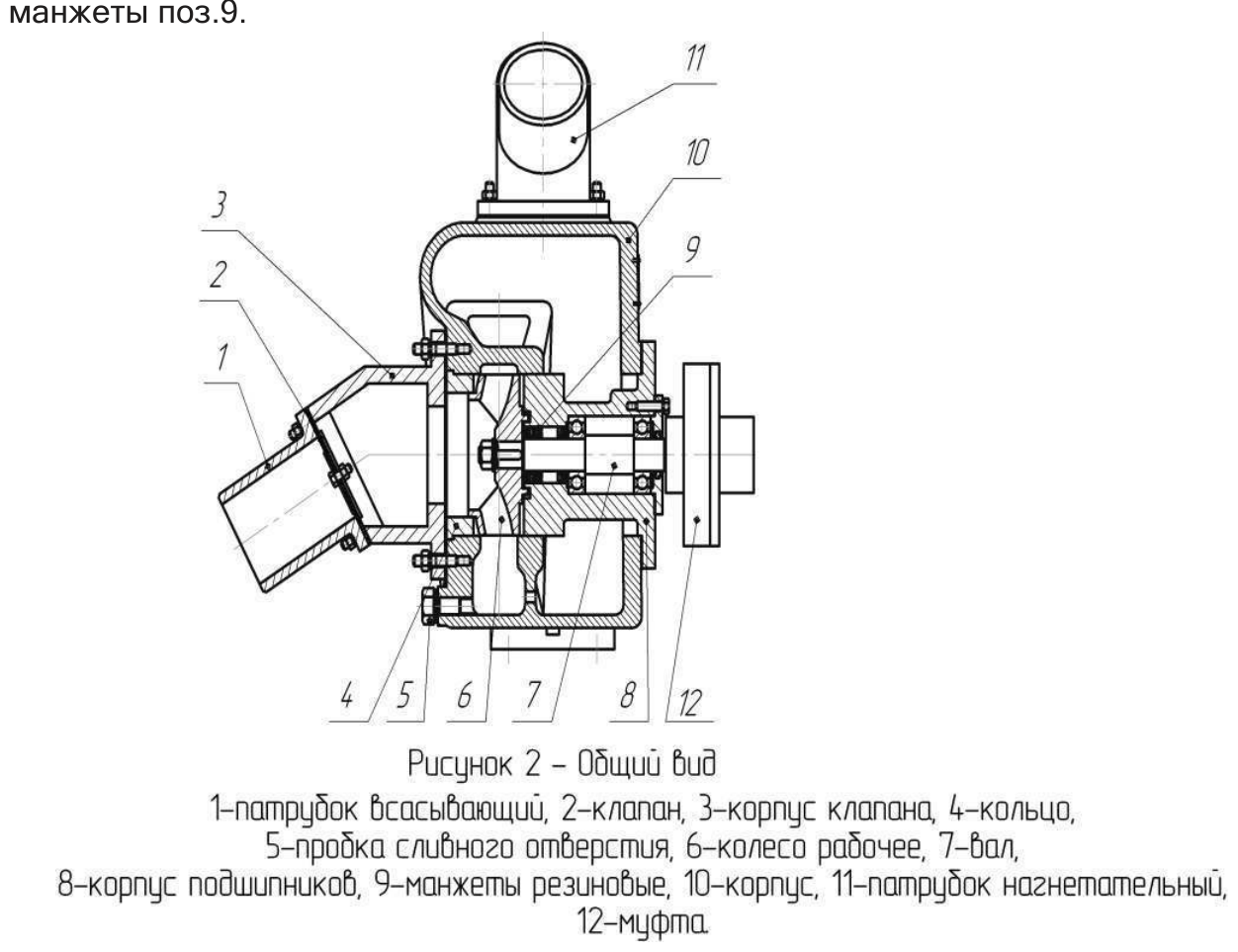

Основные детали и узлы
- 1. Патрубок всасывающий
- 2. Клапан
- 3. Корпус клапана
- 4. Кольцо сменное
- 5. Пробка сливного отверстия
- 6. Колесо рабочее
- 7. Вал
- 8. Корпус подшипников
- 9. Манжеты резиновые
- 10. Корпус
- 11. Патрубок нагнетательный
- 12. Муфта
На валу стоят резиновые манжеты, защищающие от подсоса воздуха и попадания воды в подшипниковый узел; в опоре есть дренажное отверстие для отвода просочившейся воды.
Перед началом работы
Пуск и обслуживание
Осмотр
Осмотреть насос, проверить смазку в корпусе подшипников, провернуть вал — он должен вращаться свободно от руки.
Установка
Раму с насосом и двигателем выставить горизонтально и надёжно закрепить; насос — как можно ближе к источнику воды. Рукава расположить так, чтобы их вес не опрокидывал агрегат.
Направление вращения
При подключении через магнитный пускатель проверить вращение: по часовой стрелке, если смотреть с торца вала со стороны двигателя.
Заливка
Отвернуть пробку заливного отверстия, залить корпус водой, завернуть пробку с резиновой прокладкой. При последующих пусках заливка не нужна, если вода не слита.
Пуск
Запустить двигатель. В течение 3–5 минут насос самовсасывает и не выбрасывает воду, затем начинается подача.
Обслуживание
Смазка подшипников — УТ-2 ГОСТ 1957-73 через пресс-масленку; замена через каждые 2000 часов, но не реже раза в полгода. Пальцы муфты смазывать не реже трёх раз в месяц.
Таблица 4 паспорта
Неисправность Насос не забирает воду
Причина: Соединения всасывающих рукавов пропускают воздух; рукав стал пористым; фильтр недостаточно погружён; корпус недостаточно залит водой; высота всасывания выше допустимой; манжеты износились; засорился или оборвался обратный клапан; ослабло крепление корпуса клапана и опоры
Что делать: Закрепить соединения; заменить рукав; погрузить фильтр полностью; долить воду в корпус; уменьшить высоту всасывания; заменить манжеты; очистить или заменить клапан; подтянуть гайки крепления
Неисправность Насос не подаёт воду в достаточном количестве
Причина: Высота напора или местные сопротивления в напорной линии слишком велики; засорился фильтр или рабочее колесо; засасывается воздух
Что делать: Снизить высоту напора по рабочей характеристике, расправить места сжатия рукава; очистить фильтр или колесо; устранить неплотности и проверить манжеты
Неисправность При остановке насоса вода уходит
Причина: Засорился или оборвался обратный клапан
Что делать: Очистить или заменить обратный клапан
Неисправность Сильный шум муфты, вибрация
Причина: Ослабло крепление насоса или двигателя; изношены резиновые втулки; не отцентрированы валы
Что делать: Проверить крепление; заменить втулки; отцентрировать валы прокладками под двигатель или насос
Обязательства изготовителя
Как хранить насос
Консервация
Смазка ПВК ГОСТ 19537-83; срок действия консервации — два года, после чего проводится проверка и при необходимости повторная консервация.
Расконсервация
Удалить старую смазку ветошью, смоченной керосином или бензином, протереть насухо чистой мягкой ветошью.
Хранение
Закрытое сухое помещение с температурой не ниже +5 °C; двигатель закрыть чехлом, раз в месяц осматривать.
В холодное время года при прекращении работы сливать воду из корпуса и шлангов, затем включить насос, чтобы сбросить воду с лопастей. Лёд в рукаве нельзя разогревать открытым пламенем, удалять ударами или сгибанием — рукав придёт в негодность.
Паспорт, техническое описание и инструкция

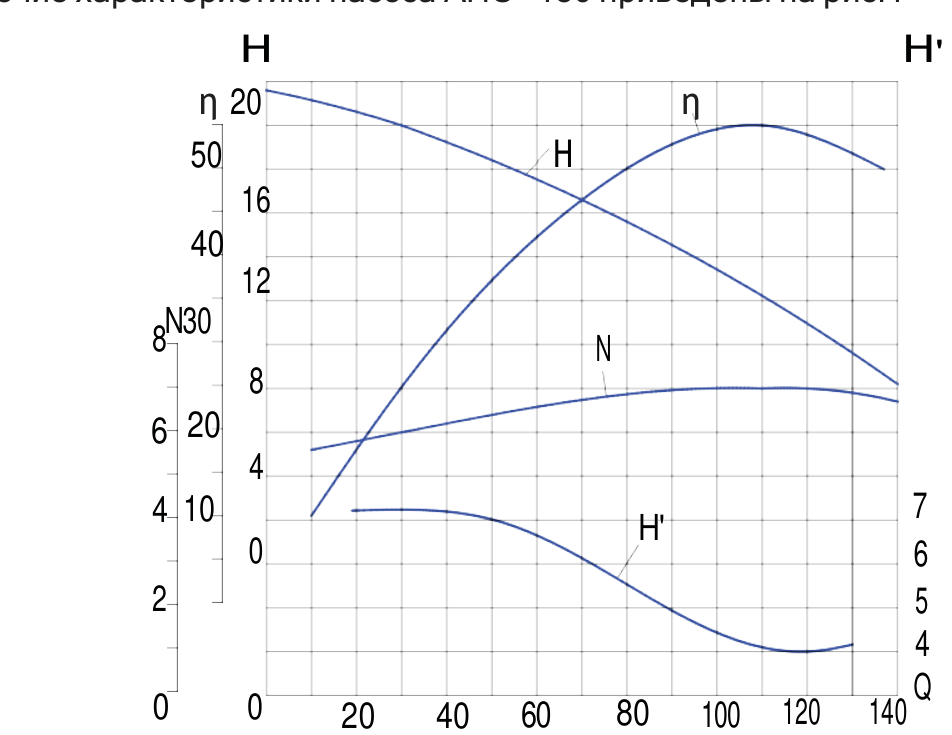

12 страниц, включая рабочую характеристику и таблицы.
Насос центробежный самовсасывающий АНС-130
ТУ BY 200294708.034-2007 · АНС-130.00.000 ПС · 0,56 МБ · оригинал документа
