Насос самовсасывающий
1СЦЛ-20-24Г
Для перекачивания чистых жидкостей без механических примесей: воды, бензина, керосина, спирта, продукта ТМ-185 и других нейтральных жидкостей вязкостью до 2·10⁻⁵ м²/с при температуре от −40 до +50 °C. Агрегат на его основе — 1АСЦЛ-20-24Г.
- Подача
- 32 м³/ч
- Напор
- 54 м
- Мощность
- 16 кВт
- Частота
- 1450 мин⁻¹
- Вращение
- агрегата — левое
Обозначение: 1 — модификация, А — агрегат, С — самовсасывающий, Ц — центробежный, Л — лопастной, 20 — подача м³/ч, 24 — напор м, Г — индекс модернизации, Л/П — направление вращения, У2/У3 — климат.
Что перекачивает насос
Среда
Чистые жидкости без механических примесей: вода, бензин, керосин, спирт, продукт ТМ-185 и другие нейтральные жидкости.
Вязкость
не более 2·10⁻⁵ м²/с.
Температура
от −40 до +50 °C.
Климат
Районы с умеренным климатом; исполнение У, категория размещения 2 или 3 по ГОСТ 15150-69.
Вращение
Насосы выпускаются левого и правого вращения (со стороны конца вала); у агрегата — левое.
Надёжность
Первая группа надёжности; эксплуатация — в рабочем интервале характеристики Q–H.
Таблица 2 паспорта
При испытании на воде плотностью 1000 кг/м³ при частоте вращения 1450 и 1700 мин⁻¹.
| Показатель | 1450 мин⁻¹ | 1700 мин⁻¹ |
|---|---|---|
| Подача Q, м³/ч | 32 | 45 |
| Напор H, м | 54 | 45 |
| Допустимый кавитационный запас Δhд, м, не более | 1,5 | 5 |
| Допустимая продолжительность самовсасывания, с | 50 | 50 |
| Мощность, кВт | 16 | 24 |
| Утечка через каждое уплотнение вала, см³/ч, не более | 30 | 30 |
| Высота самовсасывания, м, не менее | 5,5 | 5,5 |
| КПД, % | 33 | 33 |
| Масса насоса, кг | 35 | |
| Направление вращения (со стороны привода) | насоса — левое или правое, агрегата — левое | |

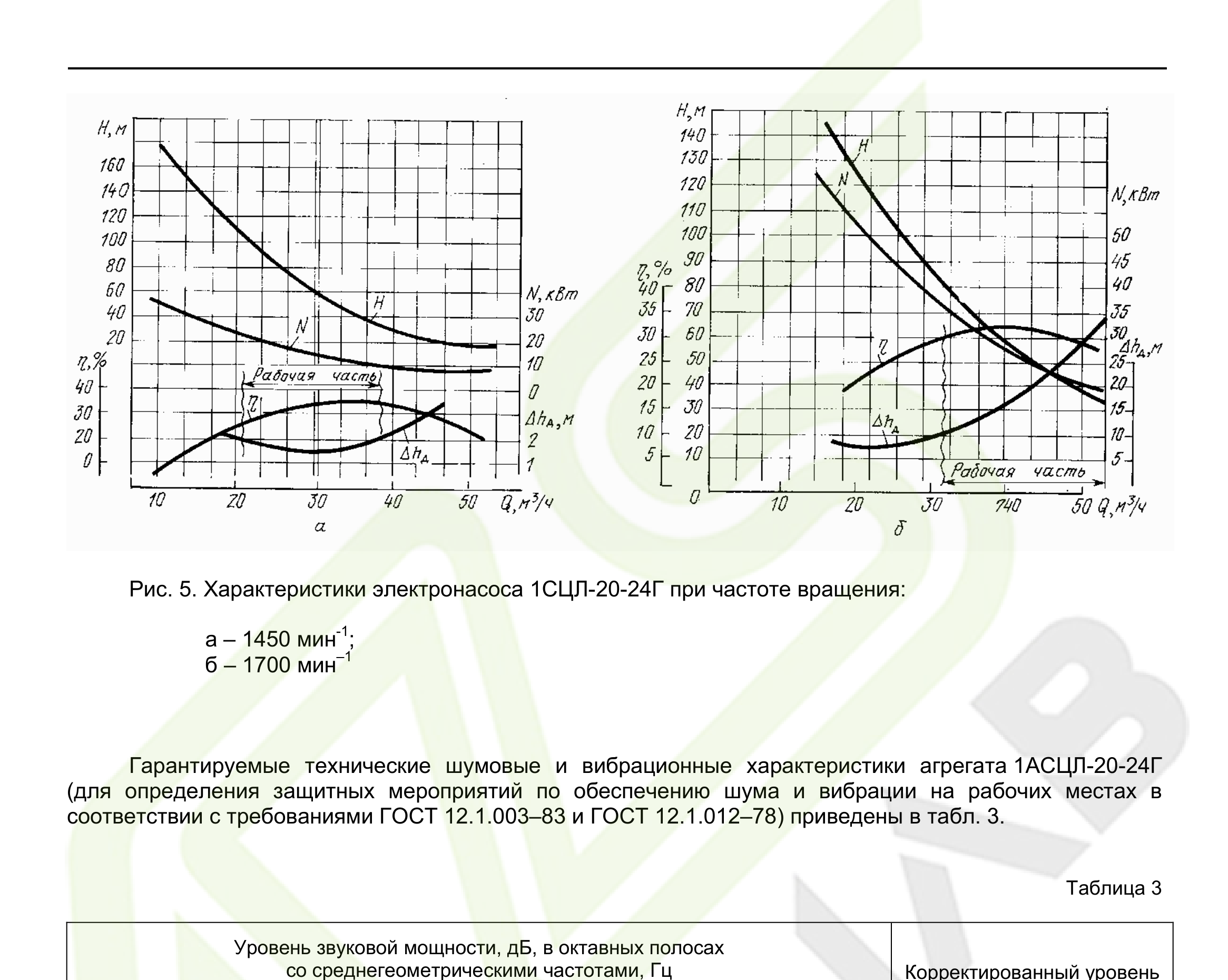

На рисунке указан рабочий диапазон характеристики Q–H. К концу гарантийного срока допускается падение подачи на 10 % от номинальной.
Таблица 1: ведомость комплектации
Агрегат комплектуется двигателями по заказу; частота вращения — 1500 мин⁻¹.
| Электродвигатель | Типоисполнение | Напряжение, В | Мощность | Масса, кг |
|---|---|---|---|---|
| АО2-71-4У3 | IM1001 | 220/380 | 22 кВт | 220 |
| ВАО-71-4У2 | IM1001 | 380/660 | 22 кВт | 310 |
| В180S-4У2 | IM1081 | 380/660 | 22 кВт | 290 |
| 4А180S-4У3 | IM1081 | 220/380 · 380/660 | 22 кВт | 175 |
| В160М-4У2 | IM1081 | 380/660 | 18,5 кВт | 250 |
| АИМ180S4 | IM1080 | 380/660 | 22 кВт | 225 |
Взрывобезопасные исполнения — ВАО-71-4У2, В180S-4У2, В160М-4У2, АИМ180S4; для взрыво- и пожароопасных производств нужна автоматическая защита от работы всухую.

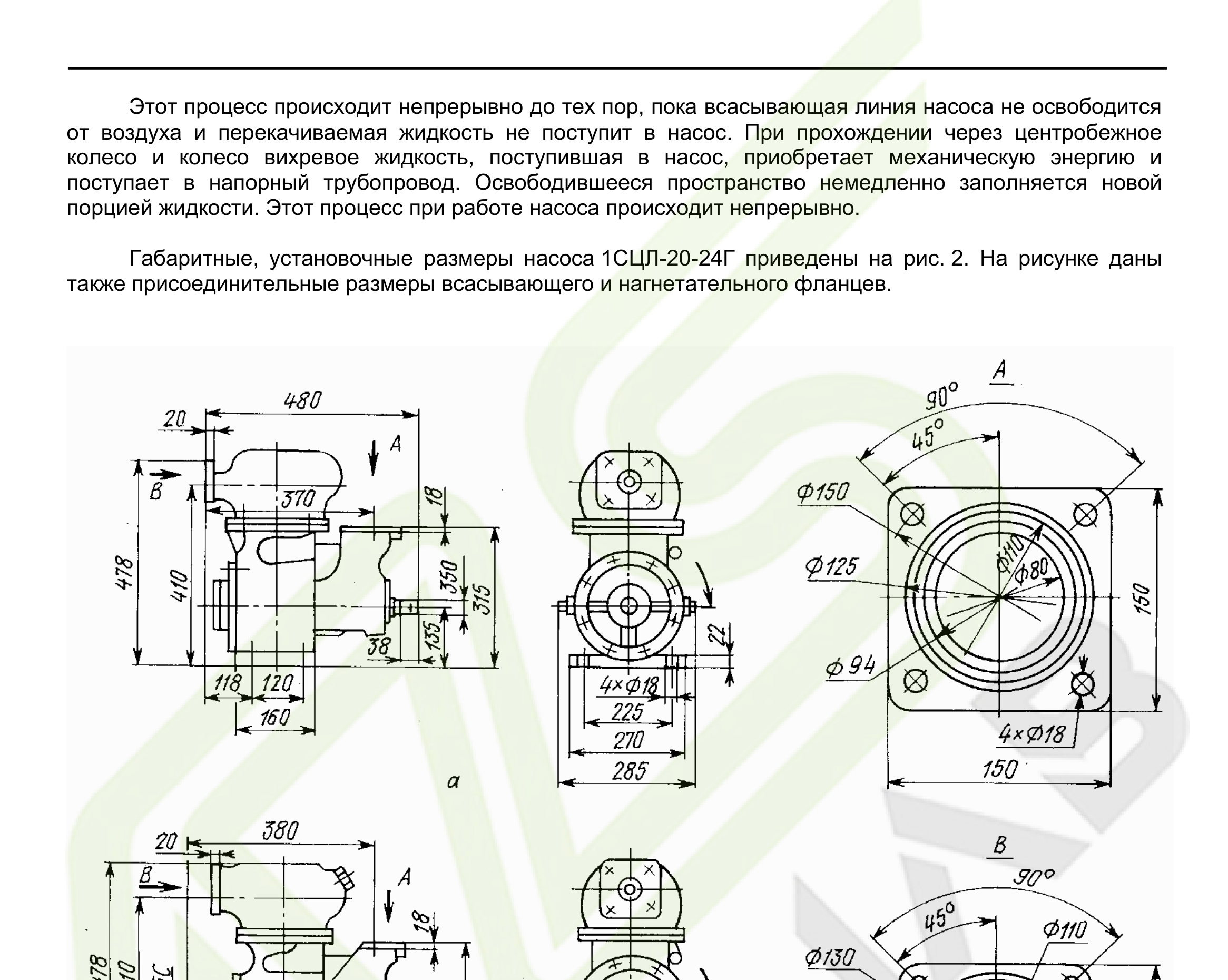

Размеры насоса и агрегата
Размеры в миллиметрах. Фланцы: всасывающий A — 4×∅18, ∅150/∅110, 90°; нагнетательный B — 4×∅14, ∅130/∅100, 90°.
Присоединительные размеры
Всасывающий фланец A: 4 отв. ∅18, окружность ∅150, ∅110, ∅68, ∅128, угол 90° и 45°.
Нагнетательный фланец B: 4 отв. ∅14, ∅130, ∅100, ∅70, ∅84, 125, угол 90° и 45°.
Толщина фланца по разрезу К–К — 4 мм, глубина выборки 4 мм.

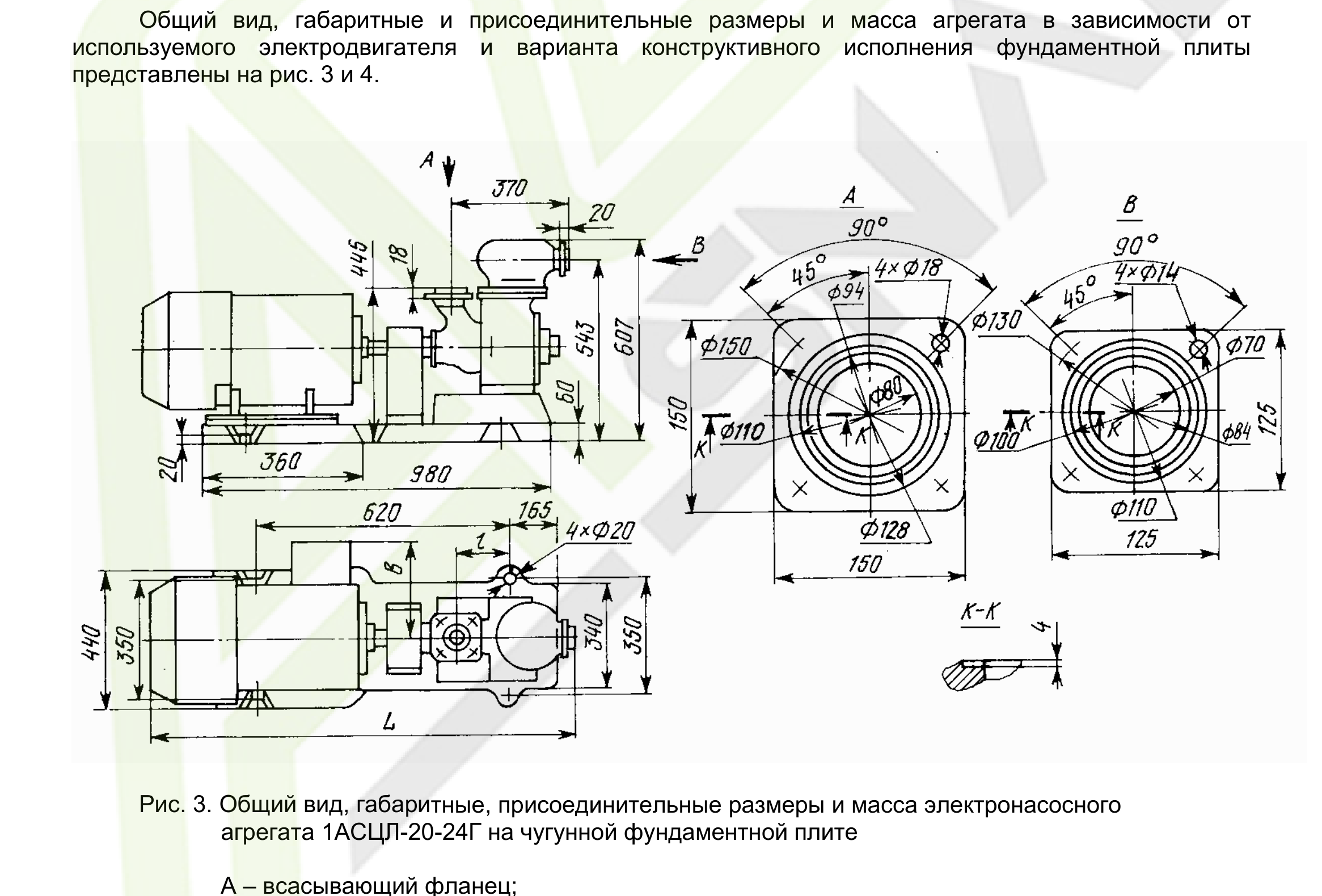

Чугунная фундаментная плита (рис. 3)
| Тип двигателя | L, мм | l, мм | b, мм | Масса агрегата, кг |
|---|---|---|---|---|
| 4А180S-4 | 1172 | 150 | 205 | 290 |
| В180S-4 | 1250 | 150 | 290 | 390 |
| АО2-71-4 | 1200 | 145 | 293 | 337 |
| ВАО-71-4 | 1200 | 145 | 352 | 387 |
| В160М-4 | 1160 | 145 | 350 | 330 |
| АИМ180S-4 | 1280 | 150 | 150 | 310 |

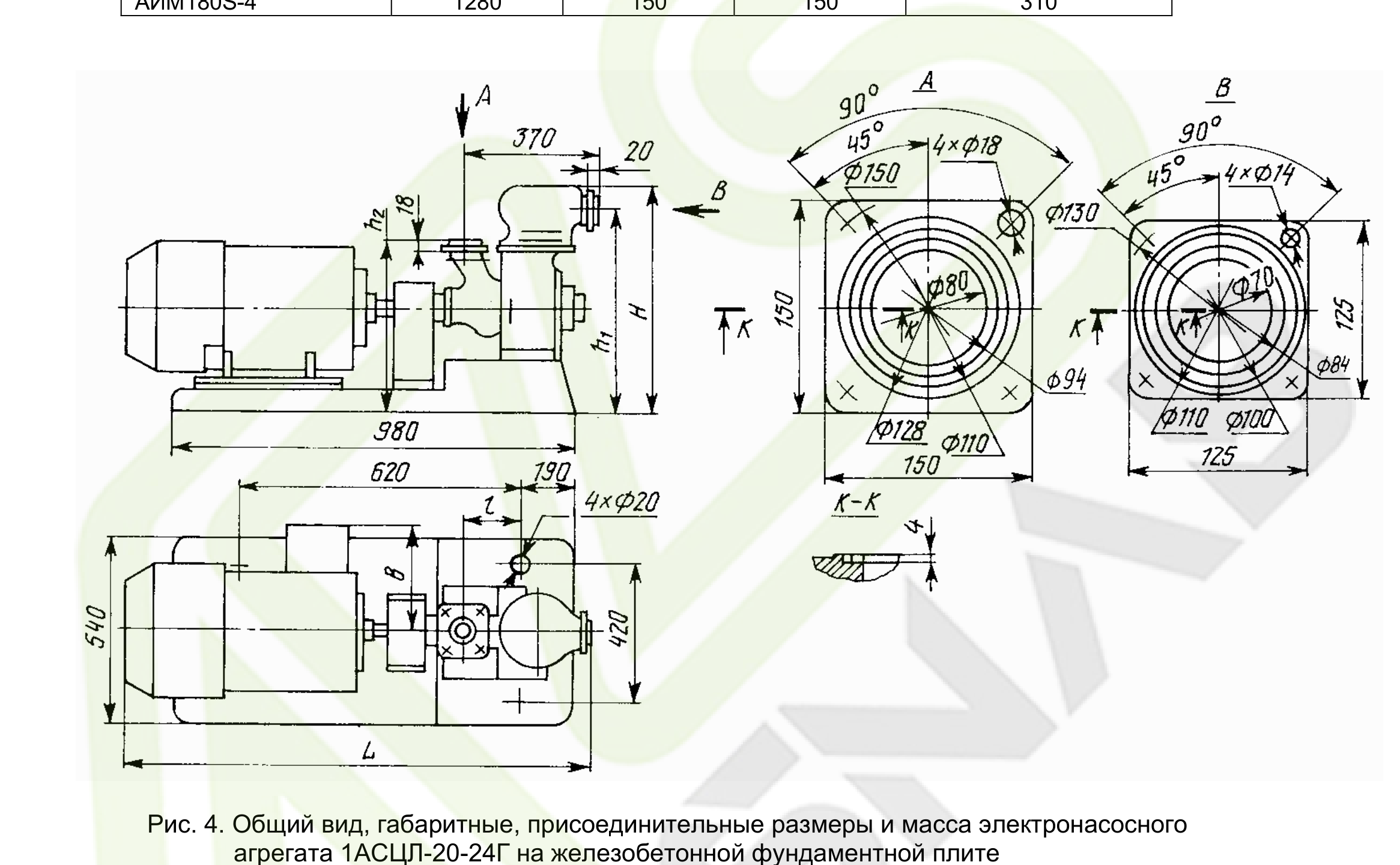

Железобетонная фундаментная плита (рис. 4)
| Тип двигателя | L, мм | H, мм | h1, мм | h2, мм | l, мм | b, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 4А180S-4 | 1172 | 607 | 513 | 447 | 150 | 205 | 290 |
| В180S-4 | 1250 | 607 | 513 | 447 | 150 | 290 | 390 |
| АИМ180S-4 | 1200 | 560 | 513 | 447 | 150 | 150 | 335 |

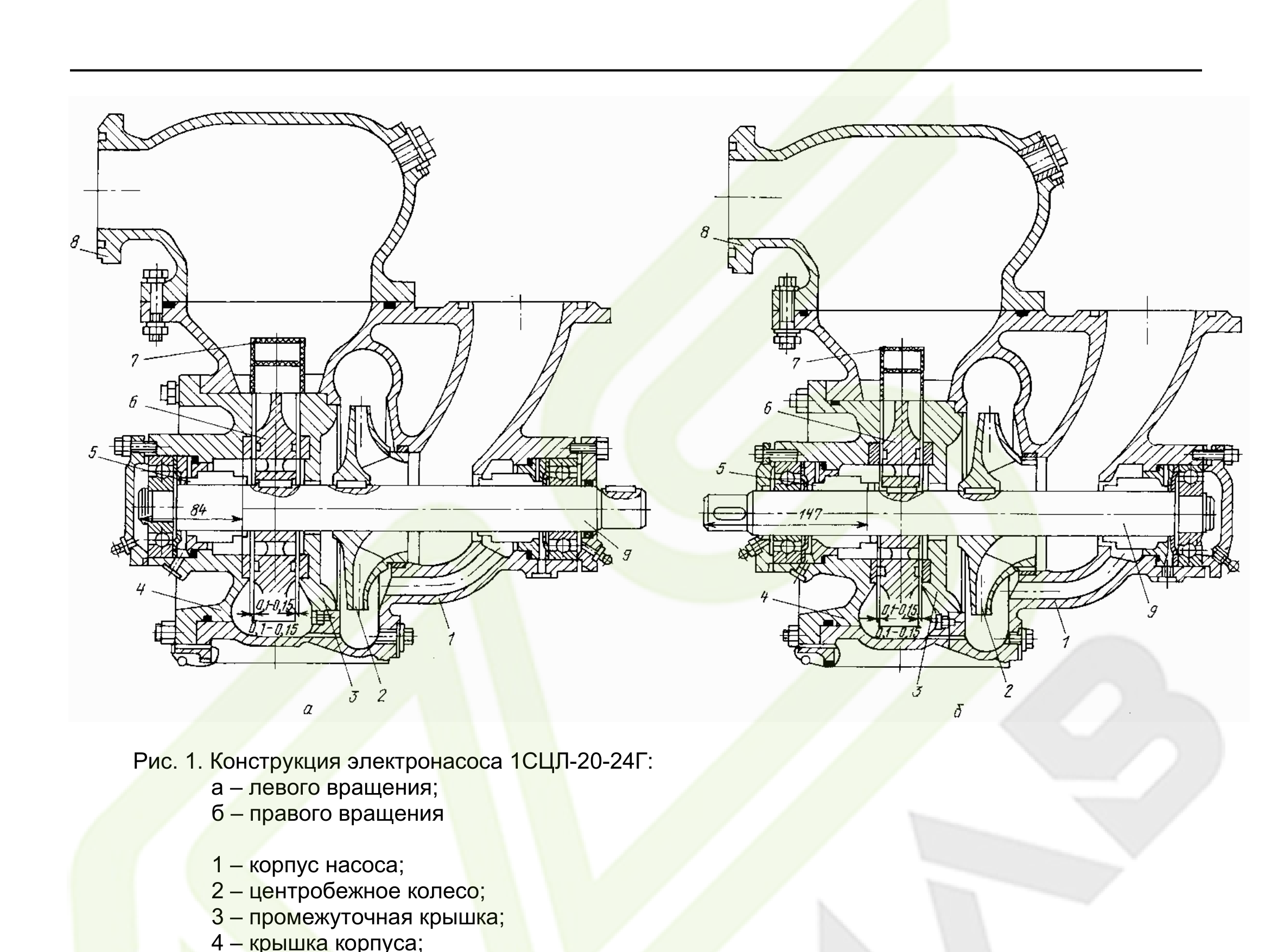

Из чего состоит насос
Центробежное и вихревое колёса в одном корпусе: центробежное колесо отбрасывает жидкость в левую полость, вихревое — в колпак. Такая схема обеспечивает самовсасывание.
Основные детали
- 1. Корпус насоса
- 2. Центробежное колесо
- 3. Промежуточная крышка
- 4. Крышка корпуса
- 5. Торцовое уплотнение
- 6. Вихревое колесо
- 7. Воздухопровод
- 8. Колпак
- 9. Вал
Вал опирается на шарикоподшипники, закрытые крышками; герметичность обеспечивают резиновые кольца и торцовые уплотнения, утечки отводятся через отверстия в корпусе уплотнения и корпусе насоса.
Что требуется на месте
Климат
Температура окружающей среды от 0 до 40 °C, влажность 80 % при 20 °C, без прямого попадания воды на двигатель.
Заземление
Агрегат заземляется за болт на двигателе (ГОСТ 12.2.007.0-75), насос — за болт на всасывающей секции (ГОСТ 21130-75).
Защита
Во взрыво- и пожароопасных производствах предусматривается автоматическая защита от работы всухую.
Таблица 3 паспорта
Уровни звуковой мощности агрегата 1АСЦЛ-20-24Г по октавным полосам.
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | дБА |
|---|---|---|---|---|---|---|---|---|
| 87 | 85 | 98 | 100 | 94 | 92 | 89 | 81 | 103 |
Среднеквадратичное значение вибростойкости в диапазоне 10…1000 Гц не превышает 6,9 мм/с (105 дБ относительно 5·10⁻⁵ мм/с).
Гарантийные обязательства
Паспорт
7 страниц: характеристики, двигатели, габариты, устройство, шум и вибрация.
Самовсасывающий насос 1СЦЛ-20-24Г и агрегат 1АСЦЛ-20-24Г
ТУ 26-06-1268-80 · 0,3 МБ · оригинал документа
