Насосы шестерённые
Г11-11 · БГ11-11
Насосы Г11-11 и АГ11-11, агрегаты БГ11-11 и ВГ11-11 на номинальное давление 0,5 МПа (5 кгс/см²) для технических масел и смазывающих жидкостей вязкостью 17…400 мм²/с при температуре от 10 до 55 °C. Производство АО «Ново-Вятка».
- Рабочий объём
- 8,0 см³
- Подача
- 8 л/мин
- Давление
- 0,5 МПа
- Двигатель
- АИР63А4, 0,25 кВт
- Вращение
- правое
Насосы Г11-11, АГ11-11 и агрегаты БГ11-11, ВГ11-11. Без двигателя — ДБГ11-11, ДВГ11-11. Реверсивное исполнение обозначается буквой «Р».
Три модификации
Отличаются рабочим объёмом: 8,0 / 5,0 / 3,0 см³, то есть подачей 8 / 5 / 3 л/мин. Корпус, двигатель и присоединительные размеры у всех одинаковые.
- Подача
- 8 л/мин
- Давление
- 0,5 МПа
- Мощность насоса
- 0,22 кВт
- Удельная масса
- 0,275 кг/л
- Подача
- 5 л/мин
- Давление
- 0,5 МПа
- Мощность насоса
- 0,14 кВт
- Удельная масса
- 0,440 кг/л
- Подача
- 3 л/мин
- Давление
- 0,5 МПа
- Мощность насоса
- 0,13 кВт
- Удельная масса
- 0,73 кг/л
Для чего применяется
Насосы типа Г11-11, АГ11-11 и агрегаты типа БГ11-11, ВГ11-11 предназначены для нагнетания под номинальным давлением 0,5 МПа (5 кгс/см²) технических масел или других смазывающих жидкостей.
Вязкость
от 17 до 400 мм²/с (сСт).
Температура жидкости
от 283 до 328 К (от 10 до 55 °C).
Температура среды
от 274 до 313 К (от 1 до 40 °C).
Климат
по ГОСТ 15150-69, умеренный холодный УХЛ 4.1 или тропический Т категории 4.
Среда
Масла и смазывающие жидкости, не вызывающие коррозию рабочих органов.
Чистота
Не грубее 13 класса по ГОСТ 17216-2001; фильтры не грубее 40 мкм.
Таблица 1 руководства
Параметры при работе на индустриальном масле и номинальной частоте вращения 1450 об/мин.
| Параметр | Г11-11 | Г11-11А | Г11-11Б |
|---|---|---|---|
| Рабочий объём, см³ | 8,0 | 5,0 | 3,0 |
| Номинальная подача, дм³/с (л/мин), не менее | 0,133 (8) | 0,083 (5) | 0,05 (3) |
| Мощность насоса, кВт, не более | 0,22 | 0,14 | 0,13 |
| Удельная масса, кг/л | 0,275 | 0,440 | 0,73 |
| Резьба каналов | К3/8" | К1/4" | К1/4" |
Общие для всех модификаций
- Коэффициент подачи, %, не менее — 63
- КПД, %, не менее — 30
- Давление на выходе, МПа (кгс/см²) — номинальное 0,5 (5); максимальное 0,6 (6)
- Давление на входе, МПа (кгс/см²) — от минус 0,02 до плюс 0,02 (от минус 0,2 до плюс 0,2)
- Частота вращения, с⁻¹ (об/мин) — номинальная 24,0 (1450); минимальная 10,0 (600); максимальная 25,0 (1500)
- Мощность двигателя, кВт — 0,25
- Тип двигателя — АИР63А4
- Масса насоса, кг, не более — 2,2
- Масса агрегата, кг, не более — 7,3
- Глубина всасывания, м, не более — 0,5
Допуски
Отклонение рабочего объёма — не более ±5 %, увеличение номинальной мощности насоса (агрегата) — не более 10 %.
Привод — через упругую или зубчатую муфту; осевые и радиальные нагрузки на выходной конец вала не допускаются.
Как устроен насос
Механика
Насос имеет две шестерни, вращающиеся в расточках корпуса. Ведущая шестерня посажена на шпонке на ведущем валу, ведомая свободно вращается на оси, запрессованной в корпус.
Осевые перемещения ведущей шестерни ограничены пружинными кольцами, ведомой — с одной стороны угольником, с другой корпусом.
Уплотнение и вращение
Уплотнение ведущего вала — манжета 2.2-12х28-1 ГОСТ 8752-79 из маслостойкой резины; по заявке — 1.2-12х28-1.
Направление вращения — правое; по согласованию возможны левое или реверсивное исполнение (в обозначении — буква «Р»).

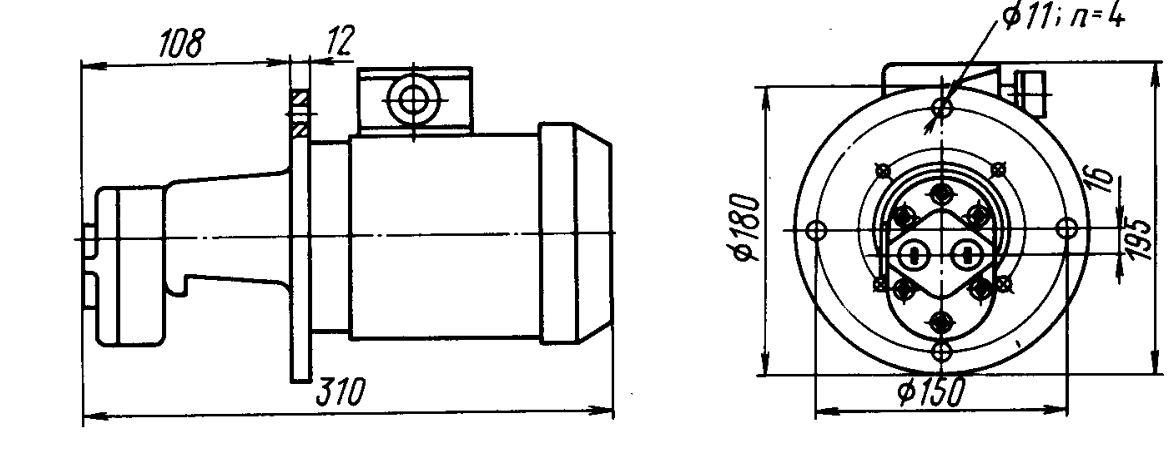

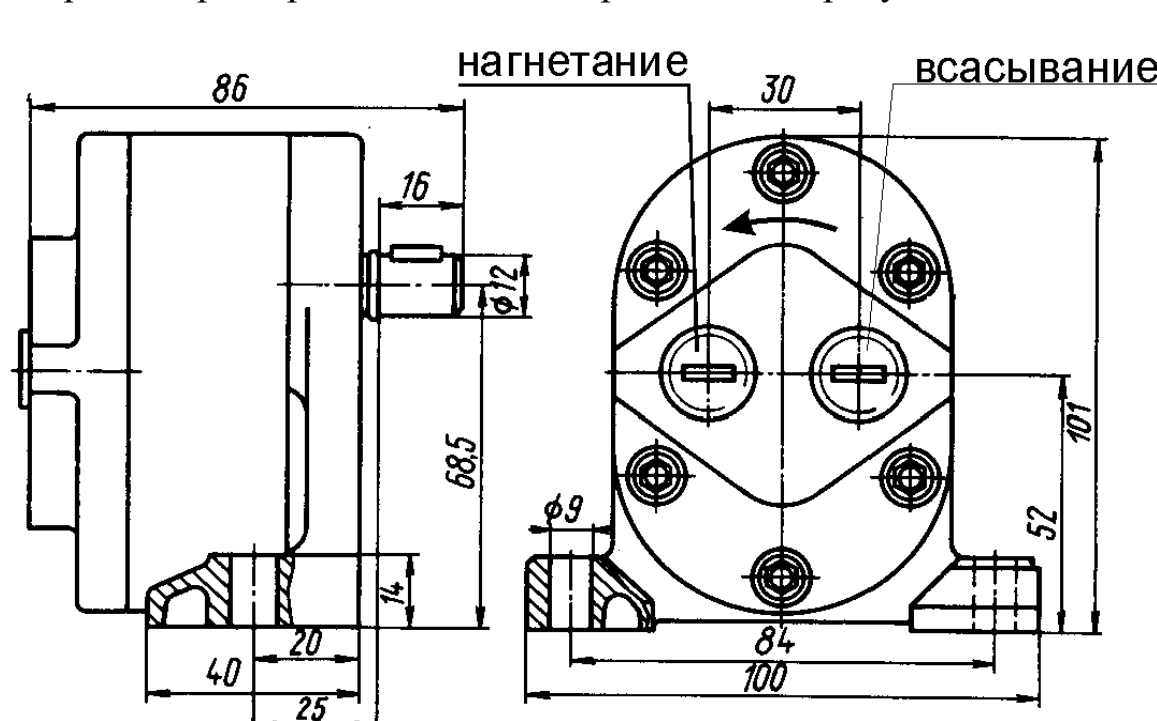

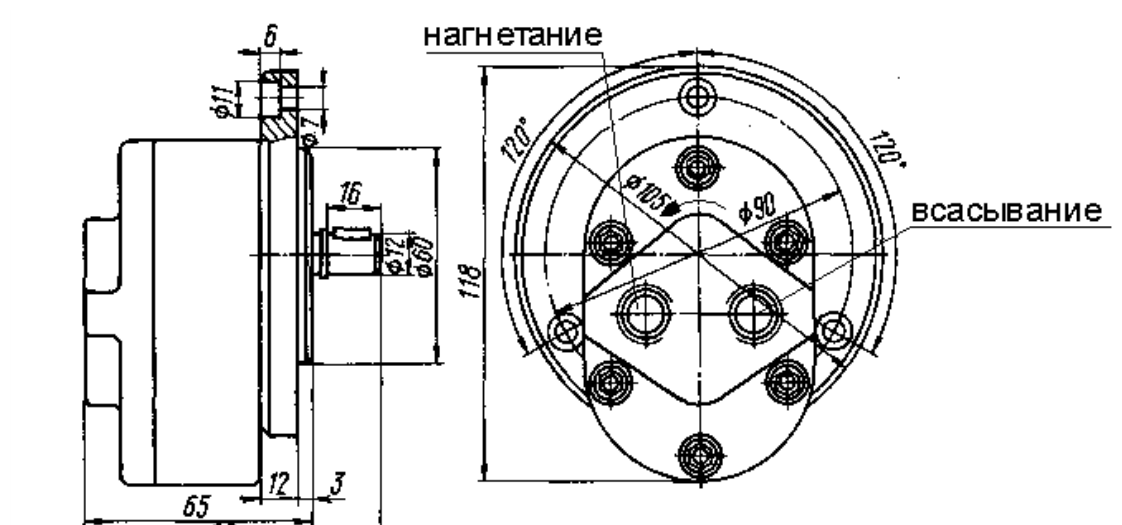

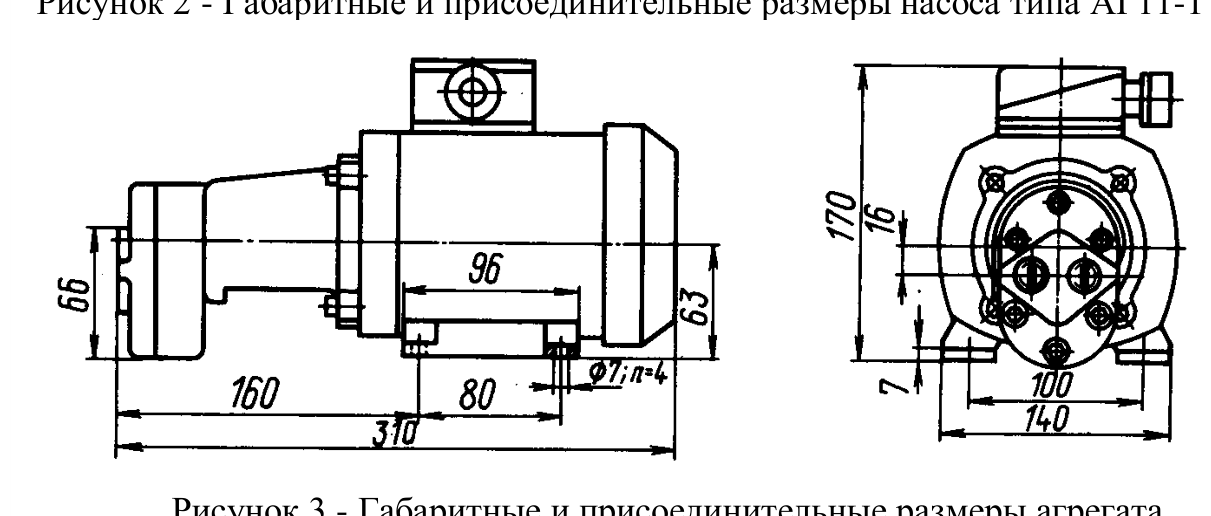

Присоединительные размеры
Размеры в миллиметрах; резьба каналов — коническая по ГОСТ 6111-52.

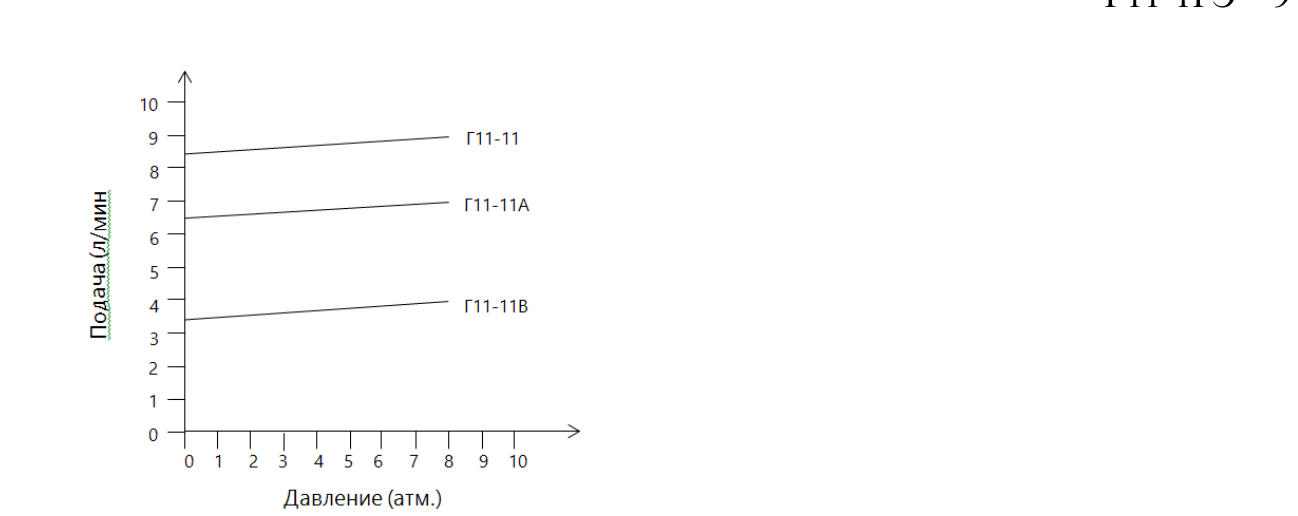

Напорная характеристика
Зависимость подачи от давления для трёх модификаций.
Как ставить насос
Центровка
Радиальное смещение осей валов — не более 0,2 мм, угловое — не более 1°30′. Иначе падают параметры, растёт потребляемая мощность и снижается срок службы.
Основание
Жёсткое основание, исключающее вибрацию; уровень вибрации — не выше ГОСТ 17335-79 для соответствующего двигателя.
Положение
Горизонтально или вертикально, а для агрегатов ВГ11-111 допускается погружение в рабочую жидкость.
Высота

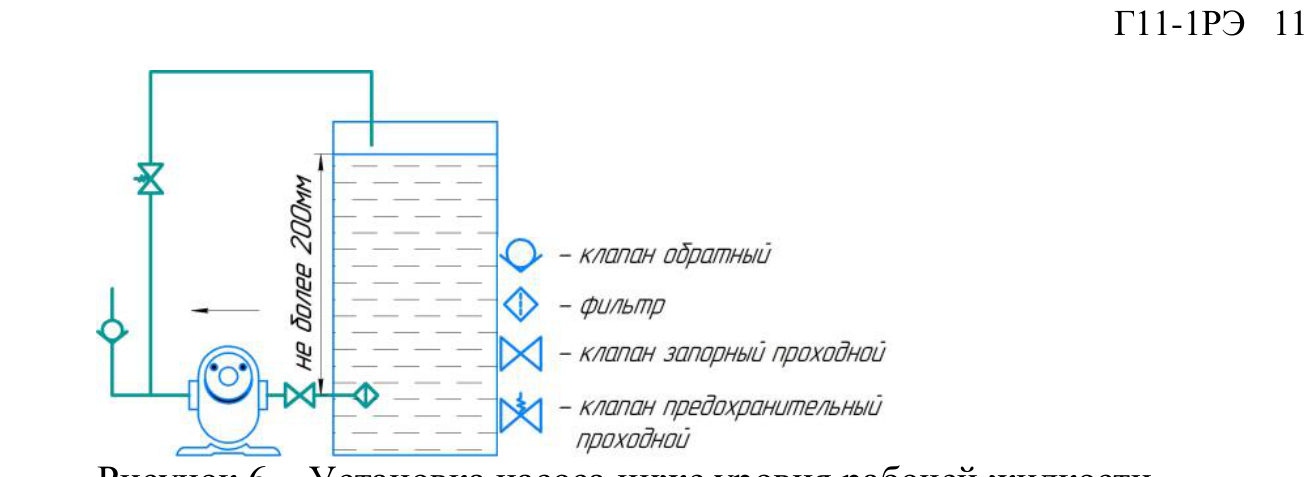

Насос устанавливается над уровнем жидкости на высоте не более 0,5 м. Если ниже — на всасывании ставится запорный клапан, закрываемый при остановке.
Клапаны
Предохранительный клапан с настройкой не выше 0,6 МПа (6 кгс/см²), расход — по подаче насоса; на напорной линии — обратный клапан или затвор.
Подготовка
Снять консервацию, выкрутить заглушки, провернуть вал на 1–2 оборота (усилие не более 2 кгс на плече 10 см), залить полости чистой рабочей жидкостью.
Что контролировать
Чистота масла
Класс чистоты по ГОСТ 17216-2001 — не грубее 13. Замена жидкости — по мере загрязнения, но не реже раза в 6 месяцев.
Фильтры
Тонкость фильтрации не грубее 40 мкм, на напорной или сливной магистрали.
Температура
Рабочая жидкость — от 10 до 55 °C (283…328 К). Вода, кислоты, щёлочи и механические примеси не допускаются.
Когда насос останавливают
Гидропривод
Разрушение или возгорание одного из устройств гидропривода.
Приборы
Отказ измерительных приборов.
Давление
Возрастание давления выше допустимого.
Трубопроводы
Повреждение трубопроводов, неисправные шланги.
Арматура
Перекрыт входной или нагрузочный дроссель, закрыты задвижки баков.
Шум
Повышенные и подозрительные шумы, стуки и вибрации в насосе или двигателе.
Насосы соответствуют ГОСТ 31839-2012 и ТР ТС 010/2011; монтаж и эксплуатация — с учётом требований пожарной и электробезопасности.
Гарантии изготовителя
Комплектность
Насос (агрегат) — 1 шт., руководство по эксплуатации — 1 шт.
Для агрегата дополнительно — руководство по эксплуатации на двигатель.
Изготовитель не отвечает по гарантии
При самостоятельной доработке или вскрытии насоса, перекачивании жидкостей с коррозионными свойствами и абразивными включениями, при нарушении требований монтажа. Раковины в литых деталях, не влияющие на характеристики, браковочным признаком не являются.
Руководство по эксплуатации Г11-1РЭ
АО «Ново-Вятка», издание 2022 г.
Насосы шестерённые и агрегаты насосные на давление 0,5 МПа
РЭ Г11-1РЭ · 0,75 МБ · оригинал документа
