Насосы вертикальные
многоступенчатые CR и CRF
Центробежные насосы с патрубками «ин-лайн» для водоснабжения, повышения давления, водоподготовки и ирригации. Тринадцать серий от CR2 до CR200: подача от 0,8 до 240 м³/ч, давление до 30 бар, температура жидкости от −15 до +120 °C.
- CR
- вертикальный многоступенчатый центробежный
- F
- проточная часть из AISI 304 (без буквы — чугун)
- 65
- номинальная подача, м³/ч
- 6
- количество ступеней
- 1
- количество уменьшенных рабочих колёс
Напорные и всасывающие патрубки расположены в одну линию — «ин-лайн», что позволяет монтировать насос в трубопровод без переделок.
Тринадцать серий
Номинальная подача серии и рабочий диапазон, максимальное давление, мощность двигателя и максимальный КПД. Клик по серии — кривые, габариты и таблицы характеристик.
| Серия | Подача, м³/ч | Диапазон, м³/ч | P макс, бар | Двигатель, кВт | КПД, % | Фланец DIN | Резьба | DN |
|---|---|---|---|---|---|---|---|---|
| CR2 | 2 | 0,8 – 3,4 | 21 | 0,37 – 3 | 44 | DN25 | R1 1¼" | DN32 |
| CR4 | 4 | 1,5 – 7 | 21 | 0,37 – 4 | 58 | DN32 | R1 1¼" | DN32 |
| CR8 | 8 | 4 – 12 | 21 | 0,75 – 7,5 | 62 | DN40 | R1 2" | DN50 |
| CR12 | 12 | 7 – 16 | 22 | 1,5 – 11 | 63 | DN50 | R1 2" | DN50 |
| CR16 | 16 | 8 – 22 | 22 | 2,2 – 15 | 66 | DN50 | R1 2" | DN50 |
| CR20 | 20 | 10 – 28 | 23 | 1,1 – 18,5 | 69 | DN50 | R1 2" | DN50 |
| CR32 | 32 | 16 – 40 | 26 | 1,5 – 30 | 74 | DN65 | — | DN65 |
| CR42 | 45 | 22 – 55 | 30 | 3 – 45 | 75 | DN80 | — | DN80 |
| CR65 | 64 | 30 – 80 | 22 | 4 – 45 | 76 | DN100 | — | DN100 |
| CR85 | 90 | 50 – 110 | 17 | 5,5 – 45 | 77 | DN100 | — | DN100 |
| CR120 | 120 | 60 – 150 | 16 | 11 – 75 | 74 | DN125 | — | DN125 |
| CR150 | 150 | 80 – 180 | 16 | 11 – 75 | 73 | DN125 | — | DN125 |
| CR200 | 200 | 100 – 240 | 16 | 18,5 – 110 | 79 | DN150 | — | DN150 |
Температурный диапазон всех серий — от −15 до +120 °C. В каталоге значение «макс. эффективность» подписано в кВт — это опечатка, указан КПД в процентах.
Где работает каждая серия

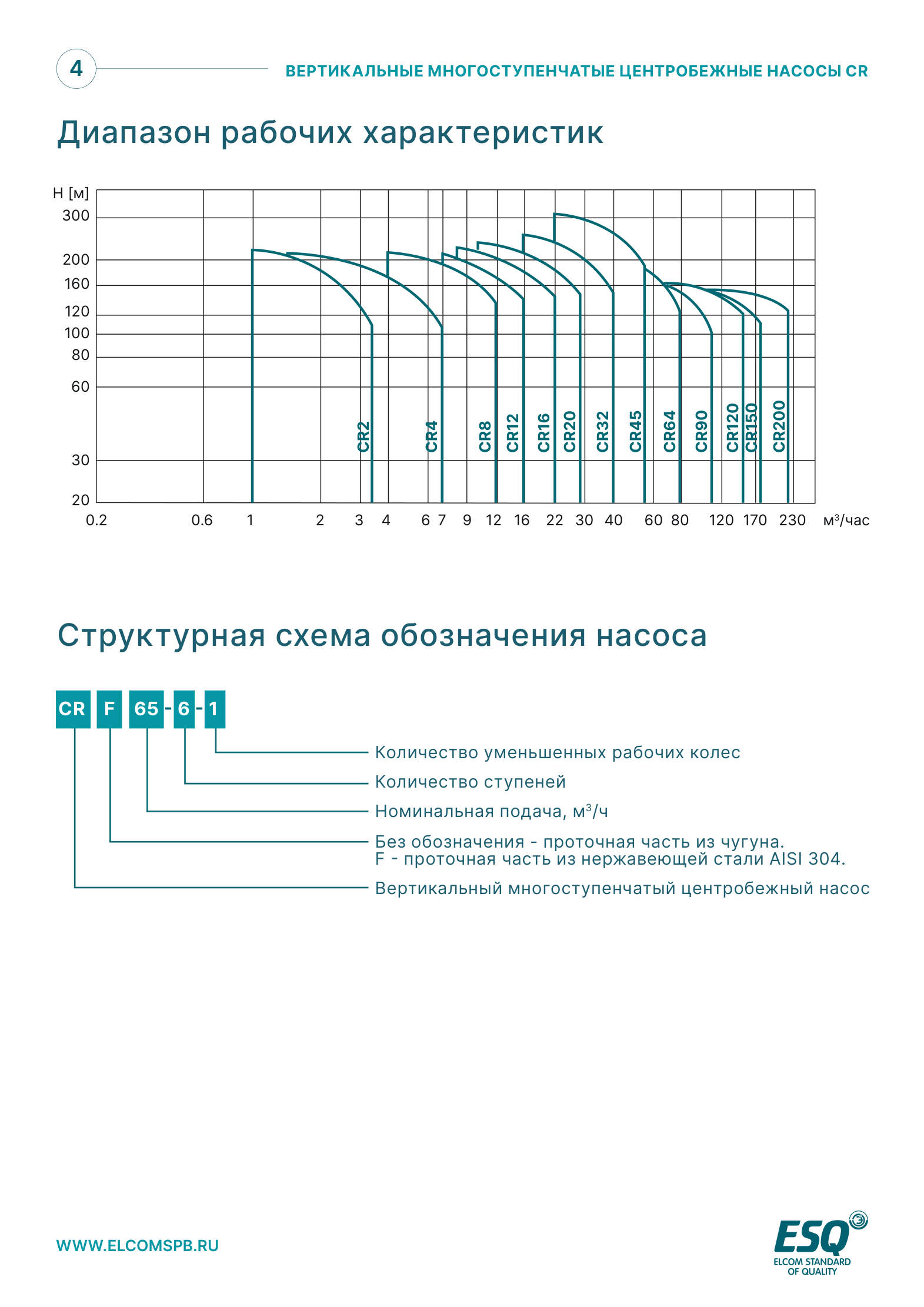

Общая карта подач и напоров: от CR2 на малых расходах до CR200 на 240 м³/ч.
Области применения
Серия CR подходит для неагрессивных жидкостей, CRF — из нержавеющей стали, может применяться для слабых растворов кислот и щелочей и других слабоагрессивных жидкостей.
Водоснабжение
Фильтрация и перекачивание воды на водопроводных станциях, повышение давления в магистралях, подача воды в высотные здания.
Повышение давления
Системы подачи и циркуляции технологической воды, очистки, промывки под давлением, пожаротушения.
Промышленные жидкости
Охлаждение и кондиционирование, питание котлов и отвод конденсата, охлаждение станков, слабые растворы кислот и щелочей.
Водоподготовка
Фильтрация, обратный осмос, дистилляция, сепараторы, плавательные бассейны.
Ирригация
Орошение сельхозугодий, спринклерное и капельное орошение.
Среда
Чистые, неагрессивные и взрывобезопасные жидкости без твёрдых частиц и длинноволокнистых включений.
Что учитывать
Температура жидкости
от −15 до +120 °C.
Температура воздуха
не более 40 °C. Выше 40 °C или на высоте более 1000 м ухудшается охлаждение двигателя — нужен двигатель большей мощности (при 50 °C — +5 %).
Высота над уровнем моря
до 1000 м.
Плотность и вязкость
Выше, чем у воды, — параметры насоса снижаются, потребляемая мощность растёт.
Частота вращения
Все кривые сняты при 2900 об/мин, на воде 20 °C с кинематической вязкостью 1 мм²/с.
Погрешность кривых
По приложению А к ISO 9906.
Из чего состоит насос
Насосная часть
- рабочие колёса и направляющие аппараты, собранные в секции в цилиндре;
- вал насосной части;
- основание со всасывающим и напорным патрубками «ин-лайн»;
- верхний диффузор;
- торцевое уплотнение;
- опорная плита-основание.
Максимальное рабочее давление
Определяется диаграммой «давление — температура»: рабочие показатели насоса должны находиться внутри указанных диапазонов.
Давление в закрытом трубопроводе принимается по давлению в закрытой системе.
Как выбрать насос

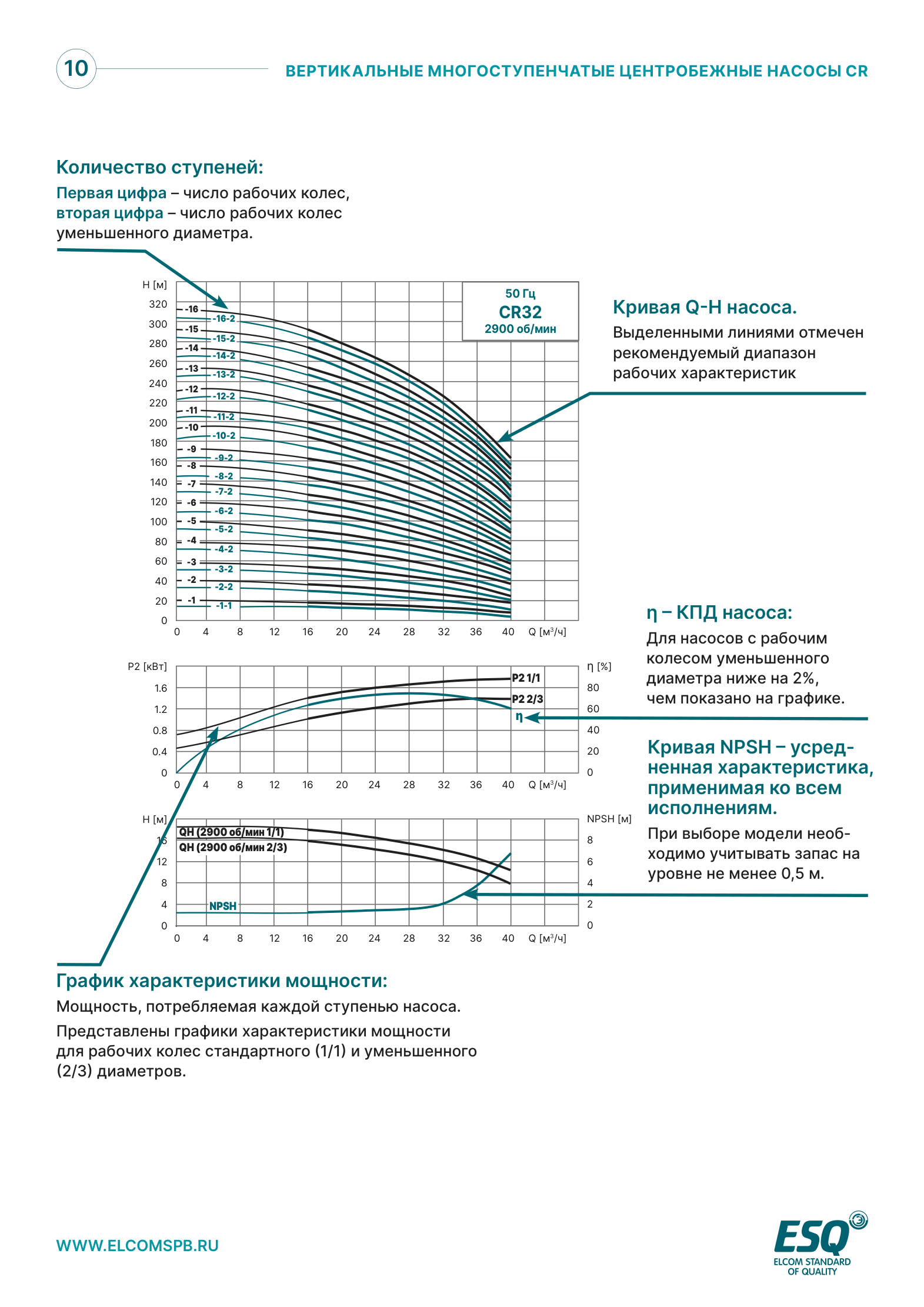

По кривым или таблицам
Выбор по кривым характеристик или по таблицам производительности и напора — под требуемую рабочую точку.
По режиму работы
При постоянной подаче берут насос с КПД в рабочей точке, близким к максимальному. При переменном водопотреблении — насос, у которого максимальный КПД достигается внутри рабочего диапазона.
Проверка на кавитацию
Если давление ниже давления насыщенных паров жидкости, возможна кавитация. Нужное давление на входе считается по формуле.
Высота и температура
При температуре воздуха выше 40 °C или высоте более 1000 м — двигатель большей мощности.
Формула допустимой высоты всасывания
H = Pb × 10,2 − NPSH − Hf − Hv − Hs
- Pb — атмосферное давление, бар;
- NPSH — кавитационный запас насоса при максимальной подаче, м;
- Hf — потери во всасывающем трубопроводе, м;
- Hv — давление насыщенных паров жидкости, м;
- Hs — запас, минимум 0,5 м.
Если H положительна — насос работает без кавитации; если отрицательна — уровень жидкости должен быть выше уровня установки насоса.
Каталог CR / CRF
36 страниц: диапазон характеристик, модели, устройство, кривые и таблицы по каждой серии.
Насосы вертикальные многоступенчатые центробежные CR / CRF
Каталог ESQ · 36 страниц · 1,3 МБ · оригинал документа
