Насосы шестерённые типа Ш · ТУ 36 3242-005-56284438-2014
Паспорт PDF Подобрать модель
Руководство по эксплуатации · Паспорт

Насосы шестерённые
типа Ш40-4 и Ш80-2,5

Объёмные роторные насосы для перекачивания жидкостей, обладающих смазывающей способностью, без механических примесей. Информационный ресурс собран по руководству по эксплуатации, совмещённому с паспортом.

4 типоразмера вязкость 1,08…300 °ВУ t −20…+100 °C 980 об/мин
Технические характеристики Скачать паспорт · 1,3 МБ
19,5м³/ч
Подача номинальная
4кгс/см²
Давление на выходе
5,5кВт
Мощность, не более
50%
КПД в номинальном режиме
Тип оборудования
Насос шестерённый
ЕАС
Ш40-4-19,5/4
ТУ 36 3242-005-56284438-2014
Подача
19,5 м³/ч
Давление
4 кгс/см²
Перепуск
6 кгс/см²
Мощность
5,5 кВт
Частота
980 об/мин
КПД
50 %
Вращение
правое
Масса агрегата
121 кг
Габарит L×B×H
823×352×393 мм

Табличка содержит страну-изготовителя, товарный знак, знак ЕАС, тип и обозначение насоса, ТУ, производительность, давление, мощность, частоту вращения, массу, месяц и год изготовления, заводской номер и клеймо ОТК (п. 1.6.1 РЭ).

01 — МОДЕЛЬНЫЙ РЯД

Четыре обозначения — один конструктив

Показатели приведены для номинального режима при кинематической вязкости 0,75·10⁻⁴ м²/с (10 °ВУ) и частоте вращения 980 об/мин. Выберите модель — страница выделит её параметры в таблицах.

Как читается обозначение. Насос Ш40-4-19,5/4 У1: «Ш» — шестерённый; «40-4» — типоразмер; «19,5» — номинальная подача, м³/ч; «4» — максимальное давление, кгс/см²; «Б» — корпусные детали из бронзы (чугун не обозначается); «У1» — климатическое исполнение и категория размещения по ГОСТ 15150-69.
Габариты и масса в карточках указаны для исполнения с двигателем 5АИ (5АИ132 / 5АИ160). Все варианты — с 5АИ и АИМУ — в разделе 06 «Габариты и масса».
02 — НАЗНАЧЕНИЕ И СРЕДЫ

Для чего применяется насос

РЭ распространяется на насосы шестерённые типа Ш40-4, Ш80-2,5 и агрегаты на их основе, предназначенные для перекачивания жидкостей, обладающих смазывающей способностью, без механических примесей (п. 1.1.1).

Таблица 1 — Показатели назначения насоса по перекачиваемым средам
Наименование перекачиваемой среды Показатель среды Значение
Жидкости в широком диапазоне вязкостей, химически неактивные по отношению к применяемым материалам, обладающие смазывающей способностью Кинематическая вязкость, м²/с (°ВУ) 0,018·10⁻⁴…22,5·10⁻⁴
(1,08…300 °ВУ)
Плотность, кг/м³ 0,8·10³…1,2·10³
Температура, °C −20…+100
Таблица 2 — Материальное исполнение в зависимости от условий эксплуатации
Давление, кгс/см² (МПа) Вязкость, не менее Температура, не более Корпусные детали РТИ
2,5–4 (0,25–0,4) 0,018·10⁻⁴ м²/с (1,08 °ВУ) −20…+100 °C Чугун 3826 (NBR)
Пределы вязкости. Нижний предел ограничен смазывающей способностью жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса.

Классификация

Насосы роторные; код ОКОФ 142912110. ОКПД 2 (ОК 034-2014): 28.13.000.

Требования безопасности

Учтены требования ТР ТС 010/2011. Изделие общего назначения, вид 1, непрерывного длительного применения (ГОСТ 27.003-2016).

Климатическое исполнение

Насос — У1, агрегат в общепромышленном исполнении — У2 по ГОСТ 15150-69 (по умолчанию).

03 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели в номинальном режиме

Таблица 3 — показатели назначения по параметрам в номинальном режиме вне зависимости от применённых материалов. Указаны при вязкости 0,75·10⁻⁴ м²/с (10 °ВУ). Выбранная модель подсвечена.

Таблица 3 — Показатели назначения по параметрам в номинальном режиме
Наименование показателя Ш40-4-19,5/4 Ш40-4-19,5/6 Ш80-2,5-37,5/2,5 Ш80-2,5-30/6
Подача, м³/ч, не менее 19,5 19,5 37,5 30
Давление, кгс/см² (МПа) 4 (0,4) 6 (0,6) 2,5 (0,25) 6 (0,6)
Давление полного перепуска, кгс/см² (МПа) 6 (0,6) 9 (0,9) 3,75 (0,375) 9 (0,9)
Допустимое давление на входе, кгс/см² (МПа), не более 2,5 (0,25) 2,5 (0,25) 2,5 (0,25) 2,5 (0,25)
Допускаемая вакуумметрическая высота всасывания, м 5 5 5 5
Внешняя утечка через уплотнение, л/ч, не более 0,01 0,01 0,01 0,01
Частота вращения, об/мин 980 980 980 980
КПД, % 50 45 45,5 55
Мощность, кВт, не более 5,5 7,5 11 15

Для сравнения: 1 кгс/см² ≈ 0,098 МПа.

Таблица прокручивается по горизонтали — сдвиньте её влево →

Приложение Б — виброшумовые характеристики
Марка агрегата Уровень звука, дБА, не более (1 м от контура) Виброскорость, мм/с (дБ), не более
Ш40-4-19,5/4824,00 (92)
Ш80-2,5-37,5/2,5834,00 (92)

Критерии состояния

Предельное состояние: снижение подачи более чем на 15 % от номинала за счёт износа роторов и корпуса.

Отказ: увеличение утечки более 10·10⁻⁶ м³/ч (0,01 л/ч) из-за торцевого уплотнения или деталей предохранительного клапана.

Надёжность

Средний ресурс до капитального ремонта — 25 000 ч, назначенный ресурс — 50 000 ч, средняя наработка до отказа — 3 000 ч.

Подробнее о ресурсах и гарантии →

04 — УСТРОЙСТВО И РАБОТА

Как устроен и почему перекачивает

По принципу действия шестерённый насос — объёмный. При вращении ведущего и ведомого роторов на стороне входа создаётся разрежение: жидкость под давлением атмосферы заполняет впадины между зубьями и перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

Основные детали и узлы

  1. Рабочий механизм — два ротора: ведущий и ведомый. Ведущий состоит из вала (поз. 5), на который на шпонку (14) установлены две шестерни (7) с косыми зубьями, закреплённые гайкой (9). Одна шестерня с левой, другая с правой нарезкой — в сборе они образуют шевронный зуб.
  2. Корпус с крышками — роторы установлены в специальные расточки корпуса (1), с торцов корпус закрыт задней (3) и передней (2) крышками.
  3. Уплотнение вала — одинарное торцевое уплотнение (12) со вспомогательным уплотнением и сгонной втулкой (13). В крышке уплотнения (4) есть штуцерный отвод для организованного безопасного отвода возможных утечек.
  4. Предохранительный клапан — клапан (23), пружина (22), наконечник (21), регулировочный винт (20), крышка (18), колпачок (17), прокладки (27, 26), гайка (19).
Направление вращения. Насос Ш40-4 — правое (по часовой стрелке), Ш80-2,5 — левое (против часовой стрелки), если смотреть со стороны привода.

Предохранительный клапан

Защищает насос от перегрузки по давлению и предназначен для кратковременного перепуска жидкости из полости нагнетания в полость всасывания при повышении давления в напорном трубопроводе выше допустимого.

Отрегулирован на заводе на давление полного перепуска, не превышающее давление на выходе из насоса более чем в 1,5 раза при вязкости 0,75·10⁻⁴ м²/с (10 °ВУ). Регулирование — винтом (20), который стопорится гайкой (19) и закрывается колпачком (17).

Важно: клапан — не регулирующий орган. Постоянная работа на перепуске приводит к перегреву жидкости.

Агрегат

Насос и привод смонтированы на общей плите (раме), соединены муфтой, муфта закрыта защитным кожухом. Смещение осей валов привода и насоса — не более:

Радиальное смещение
0,1 мм
Перекос
0,15 мм на длине 100 мм

Контроль и управление

По заказу насос может поставляться с системой контроля и управления, частотным преобразователем, устройством плавного пуска. Система допускает дистанционные включения и отключения, контроль и регулирование основных параметров.

05 — СХЕМА ВКЛЮЧЕНИЯ И ХАРАКТЕРИСТИКИ

Типовая обвязка и графические характеристики

Приборы контроля заказчик приобретает и устанавливает в трубопровод самостоятельно — в непосредственной близости от насоса, но не далее трёх диаметров трубопровода. Ответственность за наличие приборов контроля лежит на эксплуатирующей организации.

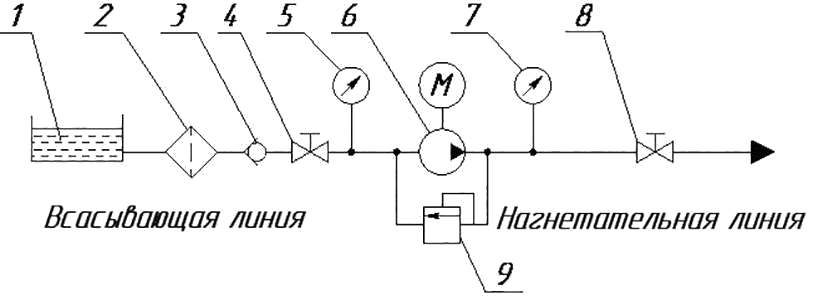

Схема включения агрегата в сеть: ёмкость, фильтр, обратный клапан, задвижки, мановакуумметр, агрегат, манометр, предохранительный клапан
Рисунок 2. Схема включения агрегата в сеть.
  1. 1Ёмкость накопительная
  2. 2Фильтр
  3. 3Обратный клапан
  4. 4Задвижка
  5. 5Мановакуумметр
  6. 6Агрегат
  7. 7Манометр
  8. 8Задвижка
  9. 9Клапан предохранительный

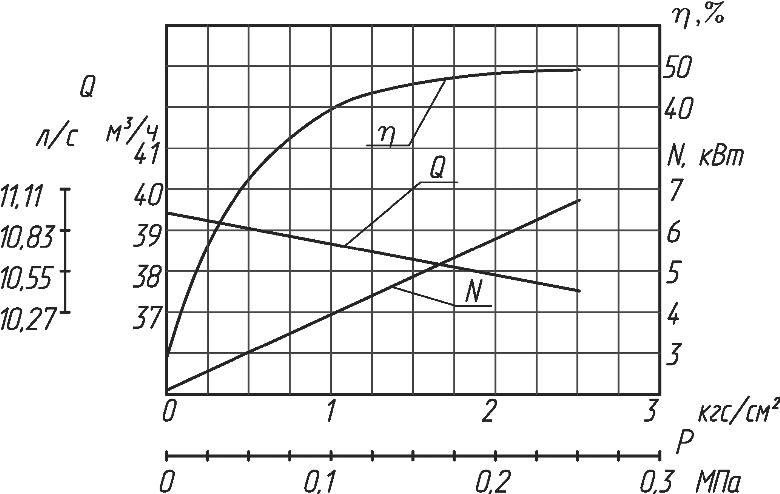

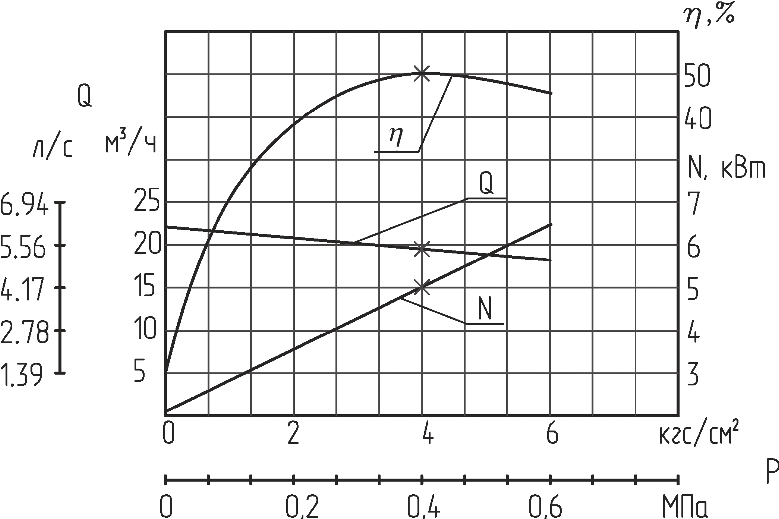

Графическая характеристика насоса Ш40-4-19,5/4: зависимости подачи Q, мощности N и КПД от давления
Приложение А. Характеристики насоса Ш40-4-19,5/4. Жидкость — масло, вязкость 0,75·10⁻⁴ м²/с (10 °ВУ), частота вращения 16,3 с⁻¹ (980 об/мин), вакуумметрическая высота всасывания 5 м.
Q — подача, N — мощность, η — КПД. Кривые показывают, что при росте давления подача снижается, а потребляемая мощность растёт — насос нельзя надолго оставлять работающим на закрытую задвижку.
06 — ГАБАРИТЫ И МАССА

Габаритно-присоединительные размеры

Обе таблицы показаны сразу — Ш40-4 и Ш80-2,5. Размеры в миллиметрах (приложение Д). Нажмите на чертёж, чтобы открыть его в полном размере. Обозначения: L, L1…L4 — длины; B, B1, B2 — ширины; H, h, h1 — высоты.

Перейти сразу: Ш40-4 · Ш80-2,5

У каждого исполнения — своя страница. 12 вариантов «модель + двигатель» с габаритами, массой, параметрами и чертежом; в таблицах ниже марки — ссылки. Открыть каталог исполнений →

Агрегат Ш40-4

L 823…902 B 352 H 393…483 масса 121…163 кг

Приложение Д — габаритно-присоединительные размеры агрегатов Ш40-4, размеры в мм
Марка электронасосного агрегата LL1 L2L3 L4B B1B2 Hh h1 Масса, кг
Ш40-4-19,5/4 с 5АИ132S6, 5,5 кВт82370050010075352312370393210175121
Ш40-4-19,5/4 с 5АИ132М6, 7,5 кВт86470050010075352312370404210175145
Ш40-4-19,5/6 с 5АИ132М6, 7,5 кВт86470050010075352312370404210175145
Ш40-4-19,5/4 с АИМУ132S6, 5,5 кВт87070050010075352312370483210175144
Ш40-4-19,5/4 с АИМУ132М6, 7,5 кВт90270050010075352312370479210175163
Ш40-4-19,5/6 с АИМУ132М6, 7,5 кВт90270050010075352312370479210175163

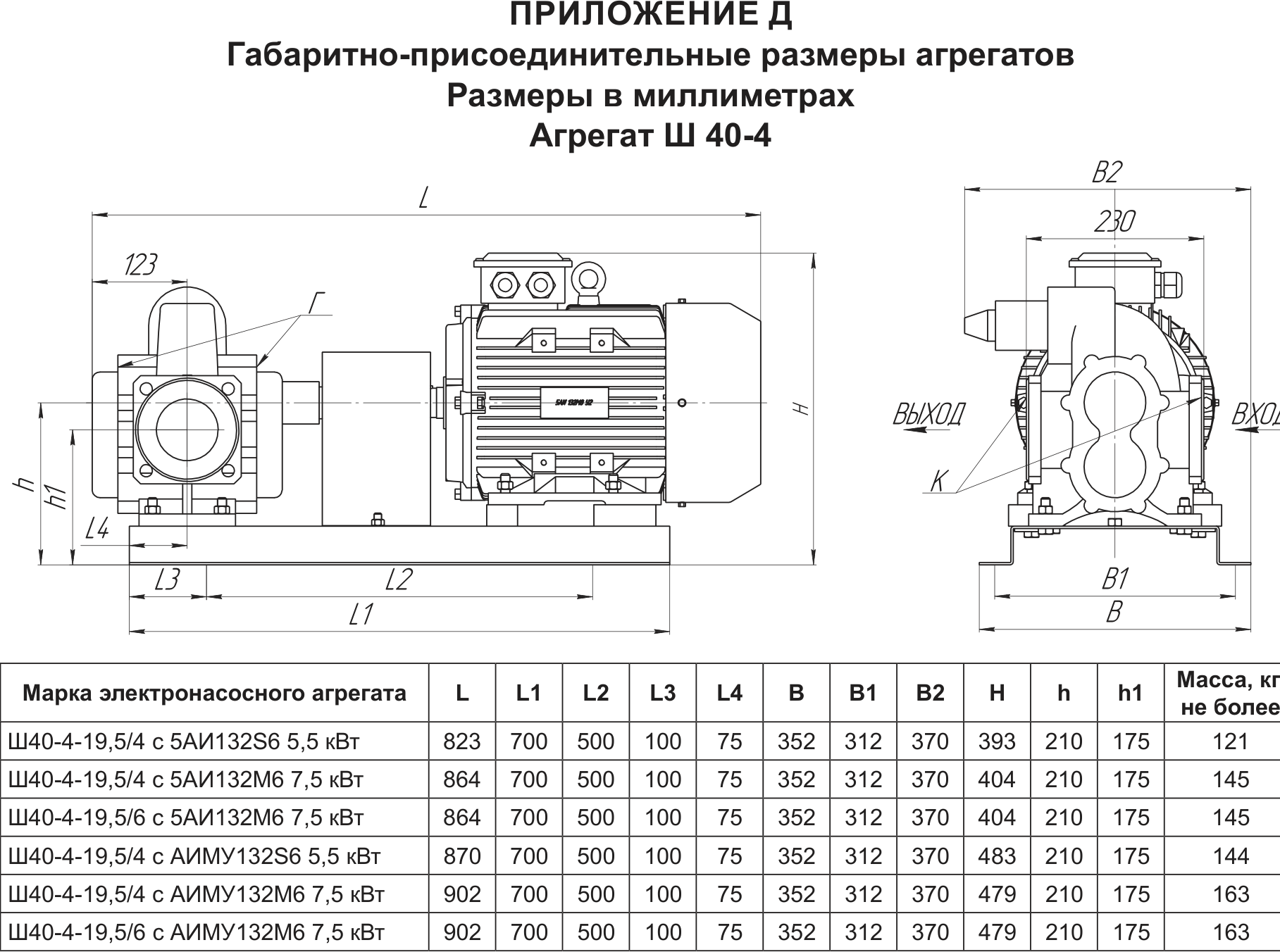

Габаритно-присоединительные размеры агрегата Ш 40-4: главный вид, вид с торца, таблица размеров
Приложение Д. Габаритно-присоединительные размеры агрегатов Ш 40-4.

Агрегат Ш80-2,5

L 1030…1126 B 340 H 544…619 масса 241…316 кг

Приложение Д — габаритно-присоединительные размеры агрегатов Ш80-2,5, размеры в мм
Марка электронасосного агрегата LL1 L2L3 L4B B1B2 Hh h1 Масса, кг
Ш80-2,5-37,5/2,5 с 5АИ160S6, 11 кВт1030860560150103340310375544304287241
Ш80-2,5-37,5/2,5 с 5АИ160М6, 15 кВт1036860560150103340310375546304287262
Ш80-2,5-30/6 с 5АИ160М6, 15 кВт1036860560150103340310375546304287262
Ш80-2,5-37,5/2,5 с АИМУ160S6, 11 кВт1083860560150103340310375611304287291
Ш80-2,5-37,5/2,5 с АИМУ160М6, 15 кВт1126860560150103340310375619304287316
Ш80-2,5-30/6 с АИМУ160М6, 15 кВт1126860560150103340310375619304287316

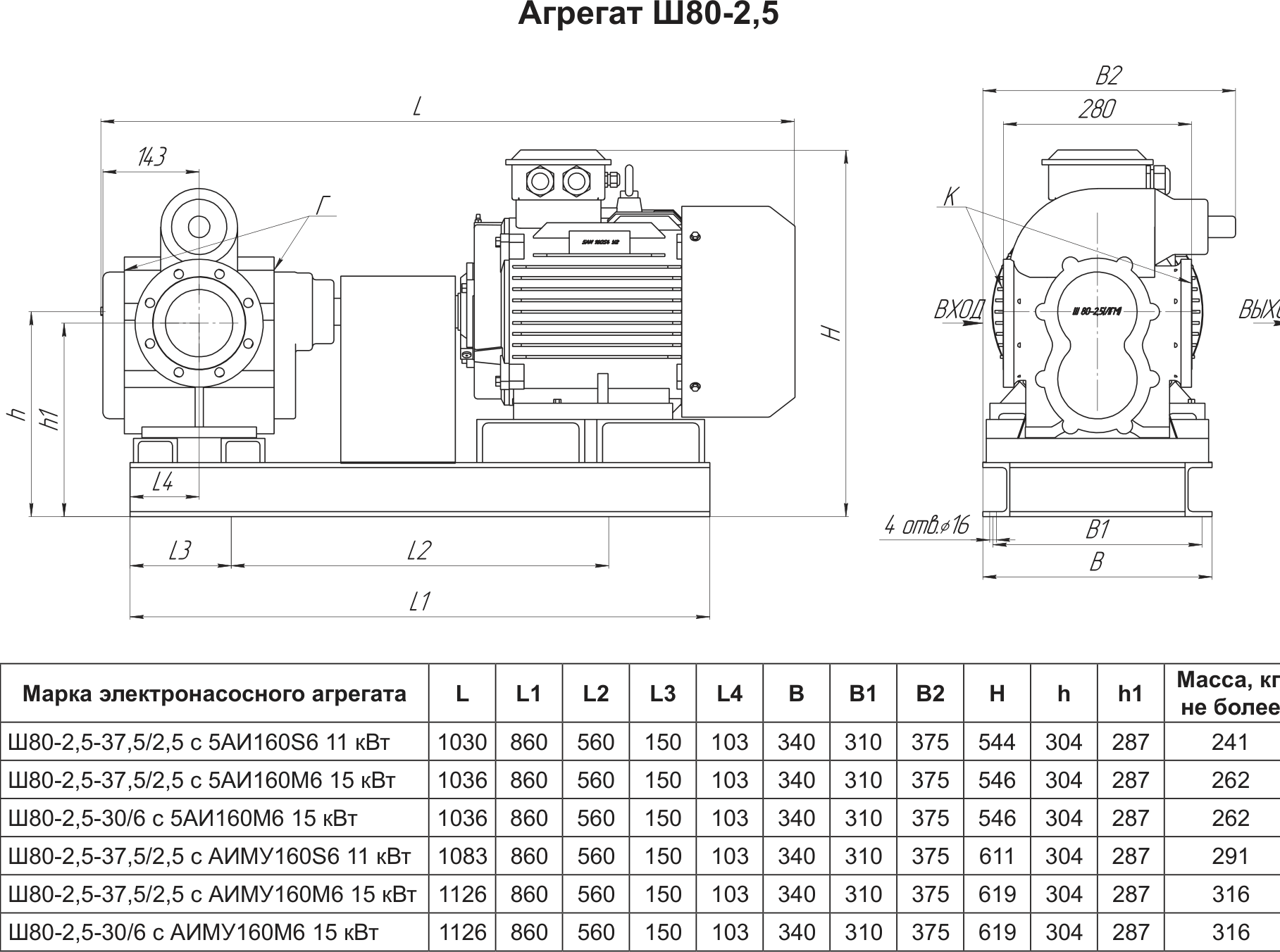

Габаритно-присоединительные размеры агрегата Ш 80-2,5: главный вид, вид с торца, таблица размеров
Приложение Д. Габаритно-присоединительные размеры агрегатов Ш80-2,5.

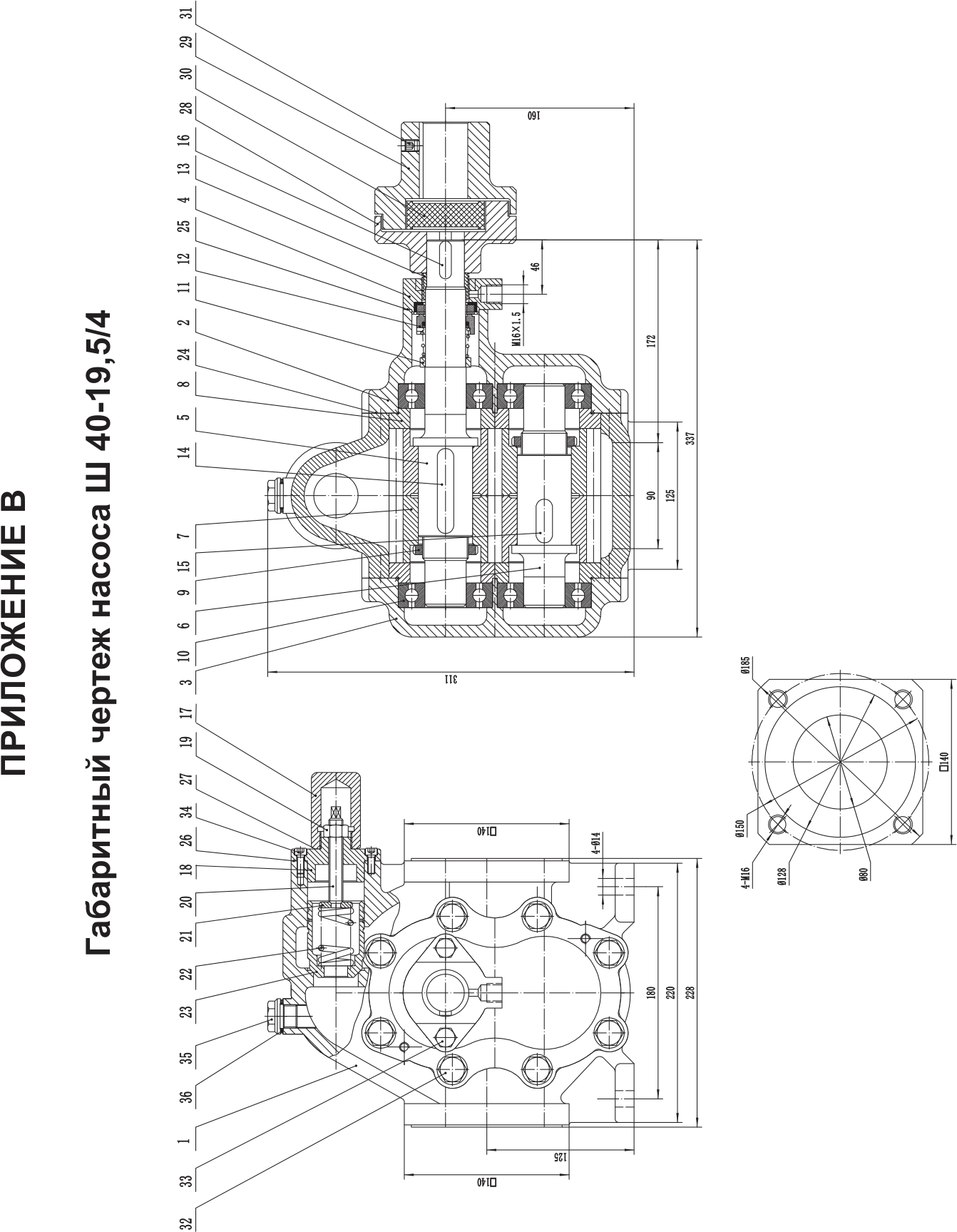

Габаритный чертёж насоса Ш 40-19,5/4 с номерами позиций
Приложение В. Габаритный чертёж насоса Ш 40-19,5/4. Номера позиций соответствуют списку запчастей (приложение Г).

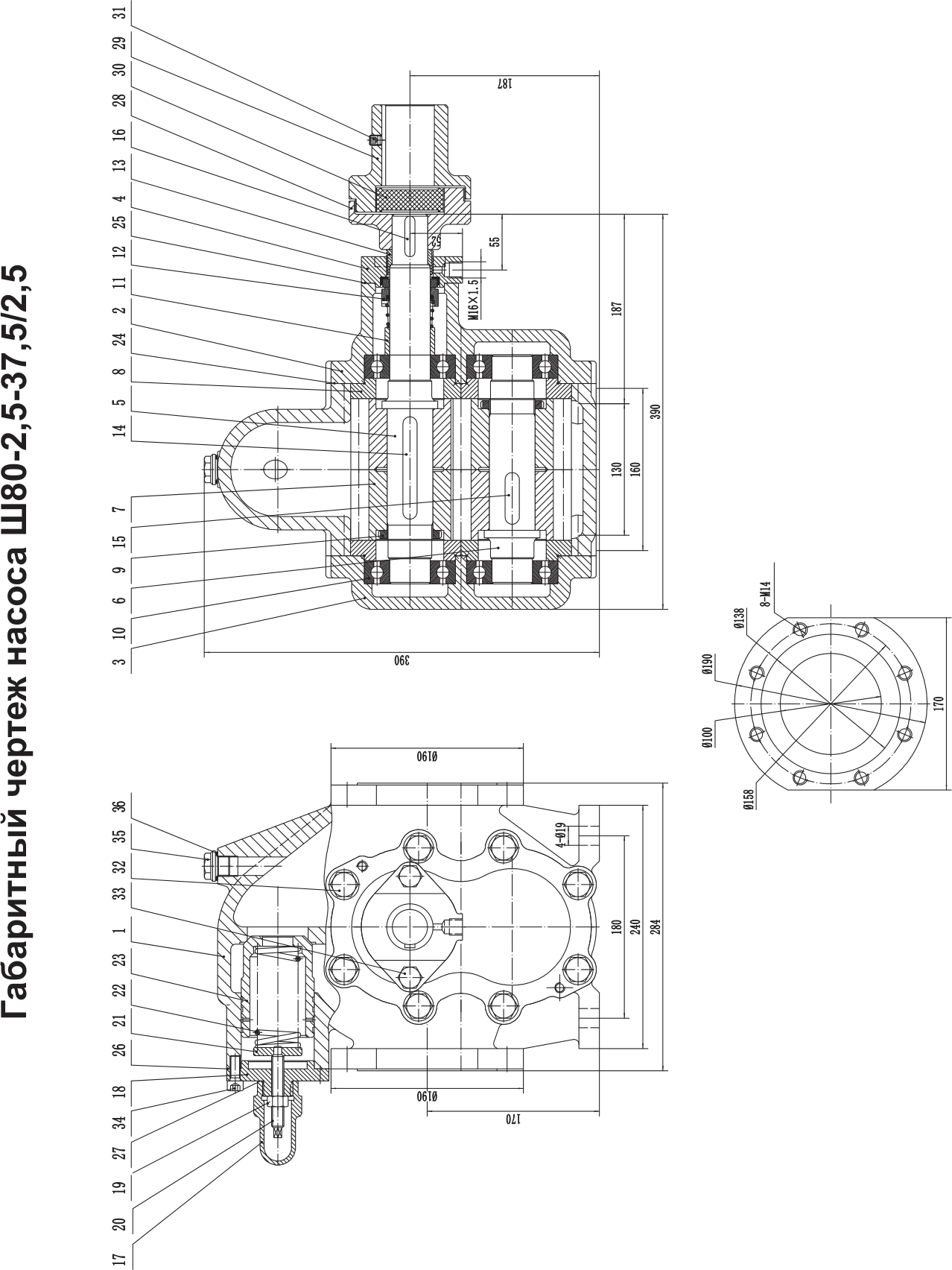

Габаритный чертёж насоса Ш80-2,5-37,5/2,5 с номерами позиций
Приложение В. Габаритный чертёж насоса Ш80-2,5-37,5/2,5. Номера позиций соответствуют списку запчастей (приложение Г).
07 — КОМПЛЕКТ ПОСТАВКИ

Что входит в поставку

В состав насоса входит соединительная муфта и комплект ЗИП (п. 1.3).

Насос

  • насос с муфтой — 1 шт;
  • комплект запасных частей — 1 компл.;
  • РЭ, совмещённое с паспортом — 1 экз.;
  • комплект документации на комплектующее оборудование (при наличии) — 1 экз.

Агрегат

  • агрегат в сборе — 1 шт;
  • комплект запасных частей — 1 компл.;
  • РЭ, совмещённое с паспортом — 1 экз.;
  • комплект документации на комплектующее оборудование — 1 экз.
По заказу потребителя в комплект поставки могут быть включены: ответные фланцы с прокладками и крепежом, фундаментные болты, приборы контроля, управления и другое дополнительное оборудование. Комплект уточняется при заказе.

Комплект ЗИП (таблица 4)

Таблица 4 — комплект запасных частей, поставляемый с насосом
№ поз. Наименование детали Материал Кол-во на насос, шт Артикул Ш40-4 Артикул Ш80-2,5
24Прокладка корпусаПМБ/картон202.23.30530002.23.305301
25Прокладка крышки уплотненияПМБ/картон102.23.30530202.23.305303
26Прокладка крышки клапанаПМБ/картон102.23.30530402.23.305305
30Звёздочкарезина NBR102.23.30531202.23.305312

Использование комплекта ЗИП не является гарантийным случаем и не подлежит восполнению (п. 6.8).

08 — МОНТАЖ И ПУСК

Подготовка к использованию

Насос (агрегат) поставляется в собранном виде и не требует разборки при монтаже. Монтаж производится в соответствии с РЭ, а наладка комплектующего оборудования — по документации на это оборудование.

  1. Распаковка и входной контроль

    Освободить от упаковки, убедиться в наличии заглушек на патрубках и сохранности консервационных и гарантийных пломб, проверить документацию и запасные части, демонтировать защитный кожух и провернуть ротор вручную — заеданий быть не должно.

  2. Расконсервация

    Удалить консервацию со всех наружных обработанных поверхностей. Расконсервация проточной части не производится, если состав не влияет на перекачиваемый продукт.

  3. Фундамент и установка

    Опорные поверхности выровнять в одной плоскости, установить и надёжно закрепить. Масса фундамента — не менее чем в четыре раза больше массы агрегата.

  4. Трубопроводы

    Трубы и фитинги очистить до монтажа. Скорость потока — не более 1 м/с на всасывании и 3 м/с на нагнетании. Передача нагрузок от трубопроводов на фланцы насоса не допускается — применяйте сильфонные компенсаторы и опоры.

  5. Фильтр и контроль

    На всасывающей линии — фильтр с ячейкой не более 0,25 мм для масел и не более 1 мм для нефти, мазута и тяжёлых вязких продуктов. Живое сечение — в 3–4 раза больше сечения трубопровода, сопротивление линии — не более 0,05 МПа.

  6. Центровка и кожух

    Проверить соосность валов сразу после монтажа: радиальное смещение — не более 0,1 мм, перекос — не более 0,15 мм на длине 100 мм. Установить защитный кожух муфты.

  7. Заполнение и пробный пуск

    Заполнить насос и всасывающий трубопровод жидкостью, стравить воздух, полностью открыть задвижки, проверить направление вращения и только затем пускать в работу.

Допускаемые нагрузки на патрубки

Нагрузки, возникающие при затяжке болтов (таблица 5, схема — рисунок 1).

Патрубок, DN Nx, Н Ny, Н Nz, Н Mx, Н·м My, Н·м Mz, Н·м
8010701330890950470720
10014201780116013306801000

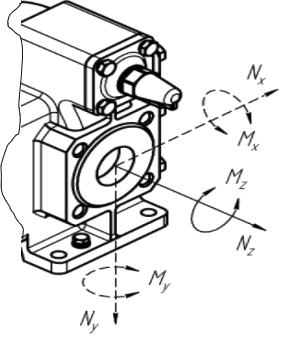

Схема усилий и моментов, действующих на патрубки насоса
Рисунок 1. Схема усилий и моментов.
Запрещается запускать насос: без предварительного заполнения жидкостью; на закрытую задвижку; без защитного кожуха муфты или с повреждённым кожухом; без крышки клеммной коробки электродвигателя.
09 — ЭКСПЛУАТАЦИЯ И ТО

Работа, контроль и обслуживание

Насосы (агрегаты) не требуют постоянной вахты и могут управляться дистанционно. Обслуживание сводится к наблюдению за контрольно-измерительными приборами и работой торцевого уплотнения.

Пуск

  1. Осмотреть насос и привод, убедиться в наличии вращения ротора.
  2. Открыть задвижки на подводящем и нагнетательном трубопроводах.
  3. Пустить насос кнопкой «Пуск» или сигналом от системы управления.

Контроль

Наблюдение за манометром, мановакуумметром, электроизмерительными приборами и торцевым уплотнением. Стрелки исправного насоса колеблются плавно — резкие колебания говорят о неполадках внутри насоса или о нарушении герметичности всасывающей линии.

Остановка

  1. Отключить привод.
  2. Закрыть задвижки на подводящей и нагнетательной линии.

Техническое обслуживание

Ежедневно: визуальный осмотр, наблюдение за приборами и работой уплотнения.

Каждые 2000 ч наработки:

  • внешний осмотр насоса (агрегата);
  • очистка от пыли и грязи;
  • проверка центровки валов насоса и привода;
  • проверка затяжки резьбовых соединений.

Все работы по обслуживанию и ремонту заносятся в таблицу приложения Е или в журнал по её форме.

При работающем агрегате запрещается производить ремонт и подтягивать болты и гайки (кроме регулирования предохранительного клапана). Работа при закрытых задвижках не допускается. Все работы — при отключённом от сети электродвигателе.
При температуре жидкости выше 70 °C примите меры защиты персонала от ожога: изоляция, экран, ограждение.
Работа при давлении ниже 0,15 МПа. Для смазки трущихся поверхностей обеспечьте в нагнетательной линии давление не менее 0,15 МПа — дополнительным сопротивлением запорной арматуры или другим способом (п. 2.6.4).
Заземление. Перед запуском насос (агрегат) заземлить. Двигатель — с классом защиты от поражения током 1 по ГОСТ 12.2.007.0-75, сопротивление изоляции — не менее 1 МОм.
10 — НЕИСПРАВНОСТИ

Возможные неисправности и способы устранения

Таблица 9 — признаки, вероятные причины и способы устранения.

Возможная Насос не подаёт жидкость
  1. Насос не залит перекачиваемой жидкостью. Залить жидкость в насос и всасывающий трубопровод.
  2. Во всасывающую полость проникает воздух. Проверить герметичность всасывающей линии и фланцевых соединений, устранить дефекты.
Возможная Пульсирующая подача, стрелка манометра резко колеблется
  1. Высота всасывания больше 5 м. Уменьшить высоту всасывания.
  2. На всасывающей линии неплотности, воздух проникает в полость насоса. Проверить герметичность всасывающей линии и устранить дефекты.
  3. Неправильно отрегулирован предохранительный клапан; сопротивление в нагнетательной линии больше давления перепуска. Отрегулировать клапан, уменьшить сопротивление в нагнетательной линии, проверить запорную арматуру.
  4. Насос перекачивает жидкость большей вязкости (показания мановакуумметра больше 5 м). Уменьшить вязкость жидкости путём её подогрева.
Критический Течь через торцевое уплотнение более 0,01 л/ч
  1. Негерметичность уплотнения, отвернулись винты 33. Завернуть винты.
  2. Пружина сальника не создаёт необходимого усилия. Заменить торцевое уплотнение.
  3. Уплотняющее кольцо имеет износ выше допустимого. Заменить торцевое уплотнение.
  4. Между трущимися поверхностями подпятника и пяты попали абразивные частицы, произошёл задир. Заменить торцевое уплотнение.
Критический Повышенная вибрация насоса
  1. Нарушена соосность валов насоса и электродвигателя: радиальное смещение и перекос больше предусмотренных п. 1.5.3. Произвести центровку валов насоса и электродвигателя.
Критический Потребляемая мощность насоса выше нормы
  1. Завышено давление насоса. Уменьшить давление.
  2. Насос перекачивает жидкость большей вязкости. Уменьшить вязкость жидкости путём её подогрева.
11 — РЕСУРСЫ И ГАРАНТИИ

Ресурсы, сроки службы и гарантии изготовителя

Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований РЭ и указаны при работе на продукте вязкостью 0,4·10⁻⁴…6,0·10⁻⁴ м²/с (5…80 °ВУ).

25 000ч
Средний ресурс до капитального ремонта
12лет
Средний срок службы (в т. ч. хранение 2 года)
50 000ч
Назначенный ресурс
3 000ч
Средняя наработка до отказа
5ч
Среднее время до восстановления
12мес
Гарантийный срок эксплуатации, но не более 18 мес с даты выпуска

Особые условия

При перекачивании мазута и нефти средний ресурс до капитального ремонта — 10 000 ч.

Срок сохраняемости — 2 года; консервация и упаковка обеспечивают сохранность в течение 3 лет со дня отгрузки при условиях транспортирования и хранения по п. 5.2.

Доставка к месту обслуживания осуществляется за счёт покупателя.

Изготовитель вправе отказать в гарантии, если

  • насос используется не по назначению;
  • выполнена разборка, ремонт или изменение конструкции без согласования, нарушено гарантийное пломбирование;
  • не выполняются требования п. 3.5 (приборы контроля на месте эксплуатации);
  • в полости насоса присутствуют механические примеси;
  • есть механические повреждения насоса, агрегата, электродвигателя;
  • нарушены правила эксплуатации электродвигателя;
  • торцевое уплотнение вышло из строя из-за перегрева, удара, абразива или работы без жидкости.
Учёт наработки. В период гарантийной эксплуатации потребитель ведёт учёт моточасов и раз в полгода передаёт изготовителю информацию о наработке с параметрами работы, местом установки и перекачиваемой жидкостью — на nasos-dp@elcomspb.ru.
12 — ЗАПЧАСТИ

Список запчастей и материалы

Приложение Г: 36 позиций, артикулы для Ш40-4 и Ш80-2,5. Начните вводить название, материал или артикул, чтобы отфильтровать список.

Показано 36 из 36 позиций
Приложение Г — список запчастей и материалы
№ поз. Наименование детали Материал Кол-во, шт Артикул Ш40-4 Артикул Ш80-2,5
1Корпус насосаСЧ20102.23.30526102.23.305262
2Крышка передняяСЧ20102.23.30526302.23.305264
3Крышка задняяСЧ20102.23.30526502.23.305266
4Крышка уплотненияСЧ20102.23.30526702.23.305268
5Вал ведущий40Х102.23.30526902.23.305270
6Вал ведомый40Х102.23.30527102.23.305272
7Шестерёнка40Х402.23.30527302.23.305274
8ВставкаСЧ20402.23.30527502.23.305276
9Гайка ротораСт.3202.23.30527702.23.305278
10Подшипник ГОСТ 8338-75—402.23.305279 (6307)02.23.305280 (6308)
11Втулка упорная уплотнения торцевогоСт.3102.23.30528102.23.305282
12Уплотнение торцевоекарбид кремния по карбиду кремния102.23.30528302.23.305284
13Втулка маслосгоннаяСт.45102.23.30528502.23.305286
14Шпонка ведущего валаСт.451ГОСТ 23360-78ГОСТ 23360-78
15Шпонка ведомого валаСт.451ГОСТ 23360-78ГОСТ 23360-78
16Шпонка полумуфтыСт.451ГОСТ 23360-78ГОСТ 23360-78
17Колпачок клапанаСт.45/СЧ20102.23.30528702.23.305288
18Крышка клапанаСЧ20102.23.30528902.23.305290
19Гайка клапанаСт.3102.23.30529102.23.305291
20Винт регулировочныйСт.3102.23.30529202.23.305293
21НаконечникСт.45102.23.30529402.23.305295
22Пружина клапана65Г102.23.30529602.23.305297
23КлапанСт.45102.23.30529802.23.305299
24Прокладка корпусаПМБ/картон202.23.30530002.23.305301
25Прокладка крышки уплотненияПМБ/картон102.23.30530202.23.305303
26Прокладка крышки клапанаПМБ/картон102.23.30530402.23.305305
27Прокладка колпачка клапанарезина NBR102.23.30530602.23.305307
28Полумуфта насосаСЧ20102.23.30530802.23.305309
29Полумуфта электродвигателяСЧ20102.23.30531002.23.305311
30Звёздочкарезина NBR102.23.30531202.23.305312
31Винт стопорныйСт.31М10х12М10х12
32Болт корпусаСт.316М14х35М16х40
33Болт крышки уплотненияСт.32М10х30М14х30
34Болт крышки клапанаСт.33М6х16М10х25
35ПробкаСт.3102.23.30531302.23.305313
36Прокладка пробкирезина NBR102.23.30531402.23.305314

Позиции 14–16 поставляются по ГОСТ 23360-78; крепёж (поз. 31–34) — по размерам, указанным в таблице, отдельными артикулами не обозначен.

13 — ДОКУМЕНТЫ

Руководство по эксплуатации и паспорт

Единый документ объёмом 36 страниц: РЭ совмещено с паспортом.

Насосы шестерённые типа Ш. Руководство по эксплуатации. Паспорт

ТУ 36 3242-005-56284438-2014 · 36 страниц · 1,3 МБ · оригинал документа

Скачать

Содержание документа

14 — КОНТАКТЫ

Кто отвечает за изделие

Данные из раздела 7 паспорта и с последней страницы документа.

Импортёр и сервис

ООО «Элком»

Сервисный центр: 192102, Санкт-Петербург, ул. Витебская Сортировочная, д. 34

Тел. (812) 320-88-81

www.elcomspb.ru

esqpumps@elcomspb.ru

Отдел насосного оборудования

Информация о наработке, параметрах работы и условиях эксплуатации в гарантийный период:

nasos-dp@elcomspb.ru

ООО «Элком», ОКПО 49016308, ИНН 7804079187.

Производитель

HeBei YuanDong Pumps Manufacturing Co., LTD

№88, Daodong Street, Botou City, Hebei Province, China

Импортёр ООО «Энергопитер» по поручению ООО «Элком»: 192109, Санкт-Петербург, ул. Бухарестская, д. 1 лит. А, оф. 609.
